Ziraat Zinciri – Norm Harici ve Kulaklı

Name: Ziraat Zinciri – Norm Harici ve Kulaklı
Brand: Zimaş

Zimaş

Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.

TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune iste

Belgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.

Açıklama

Fabrika standardı ölçülerde ziraat zinciri ve kulaklı versiyonları. Norm: Norm harici (fabrika standardı). 4 farklı ölçü; hatve (p) 30 – 38,4 mm; kopma yükü 26.000 – 33.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Zz-05-01-30,00, Zz-05-02-38,40, Zz-05-03-38,40, Zz-05-04-38,40, Zz-06-01-38,40, Zz-06-02-38,40, Zz-06-03-38,40, Zz-06-04-38,40.

Ürün bilgileri

Menşe: TR

Ölçü tablosu

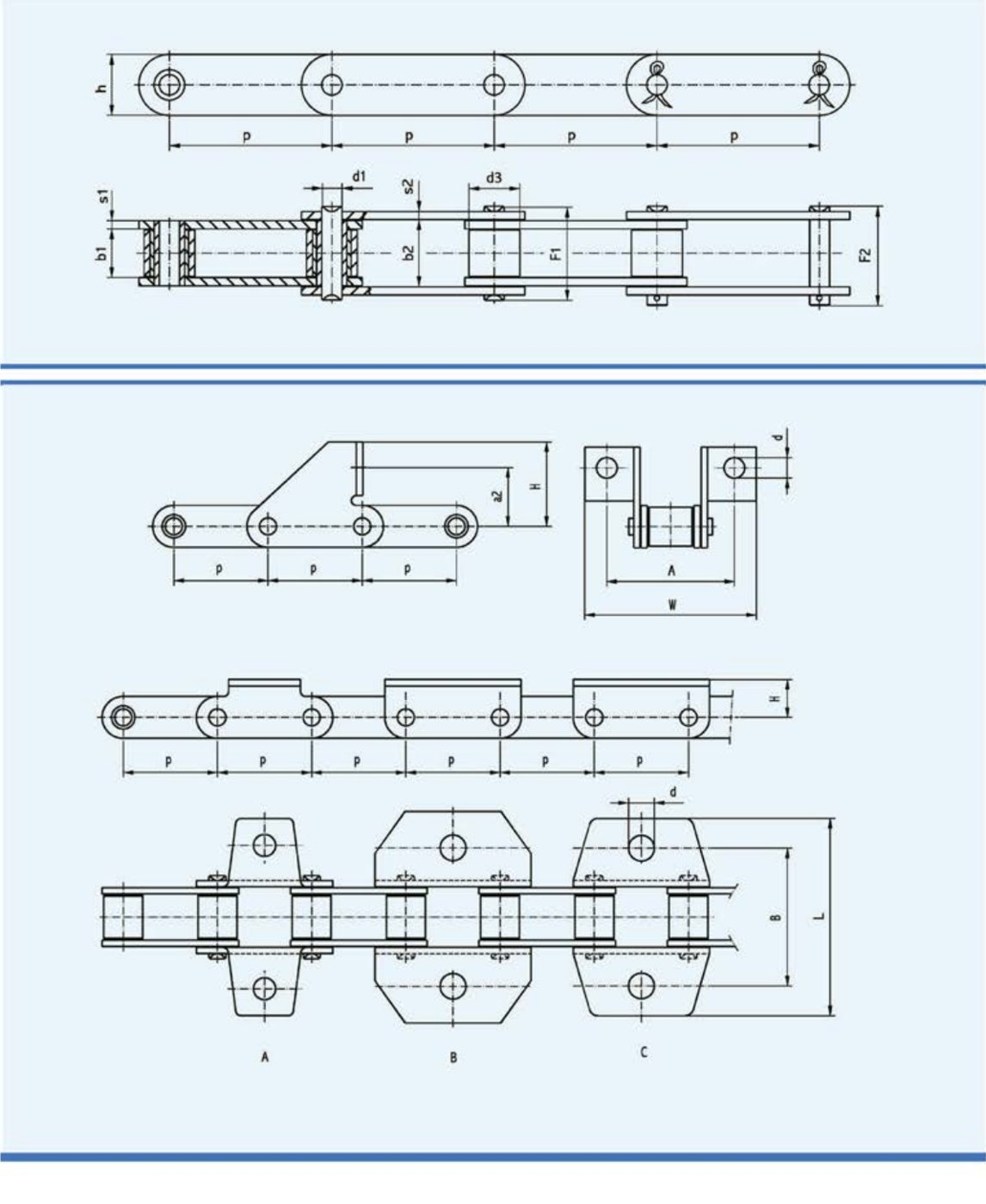

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.

Zincir ölçüleri · 4 ölçü

Zimaş kodu	Hatve (p)mm	İç Genişlik (b1)mm	Çatal İç Genişliği (b2)mm	Pim Ø (d1)mm	Makara Ø (d3)mm	Pim Boyu (F1)mm	Kilit Pim Boyu (F2)mm	Bakla Genişliği (h)mm	İç Bakla Kalınlığı (s1)mm	Dış Bakla Kalınlığı (s2)mm	Kopma Yükü (FB)N
Zz-05-01-30,00	30,00	19,00	25,50	8,28	15,88	36,00	39,30	20,00	3,00	3,00	33000
Zz-05-02-38,40	38,40	19,05	24,80	6,92	15,88	34,20	36,50	17,20	2,60	2,60	26000
Zz-05-03-38,40	38,40	17,60	24,00	7,00	15,88	33,40	35,50	18,00	3,00	3,00	26000
Zz-05-04-38,40	38,40	19,00	25,50	8,28	15,88	36,00	39,30	20,00	3,00	3,00	33000

Kulak ölçüleri · 4 ölçü

Zimaş kodu	Hatve (p)mm	Amm	Wmm	dmm	a2mm	Hmm	Bmm	Lmm	Pim Ø (d1)mm	Tip
Zz-06-01-38,40	38,40	52,00	70,00	8,40	24,00	34,50	-	-	6,92	–
Zz-06-02-38,40	38,40	-	-	9,00	-	15,00	58,00	80,00	7,00	A
Zz-06-03-38,40	38,40	-	-	10,50	-	14,00	57,50	88,20	8,28	B
Zz-06-04-38,40	38,40	-	-	10,50	-	15,50	56,50	81,00	6,92	C
