Ziraat Zinciri DIN 8189 – H Serisi ve Kulaklı
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
Ağır hizmet tipi (H) ziraat zinciri ve kulaklı versiyonları; tarım makineleri için. Norm: DIN 8189. 4 farklı ölçü; hatve (p) 38,1 – 41,4 mm; kopma yükü 35.000 – 42.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Zz-03-01-38,10, Zz-03-02-41,40, Zz-03-03-41,30, Zz-03-04-41,40, Zz-04-01-38,10, Zz-04-02-41,40, Zz-04-03-41,40, Zz-04-04-41,30, Zz-04-05-41,30, Zz-04-06-41,40, Zz-04-07-41,40.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

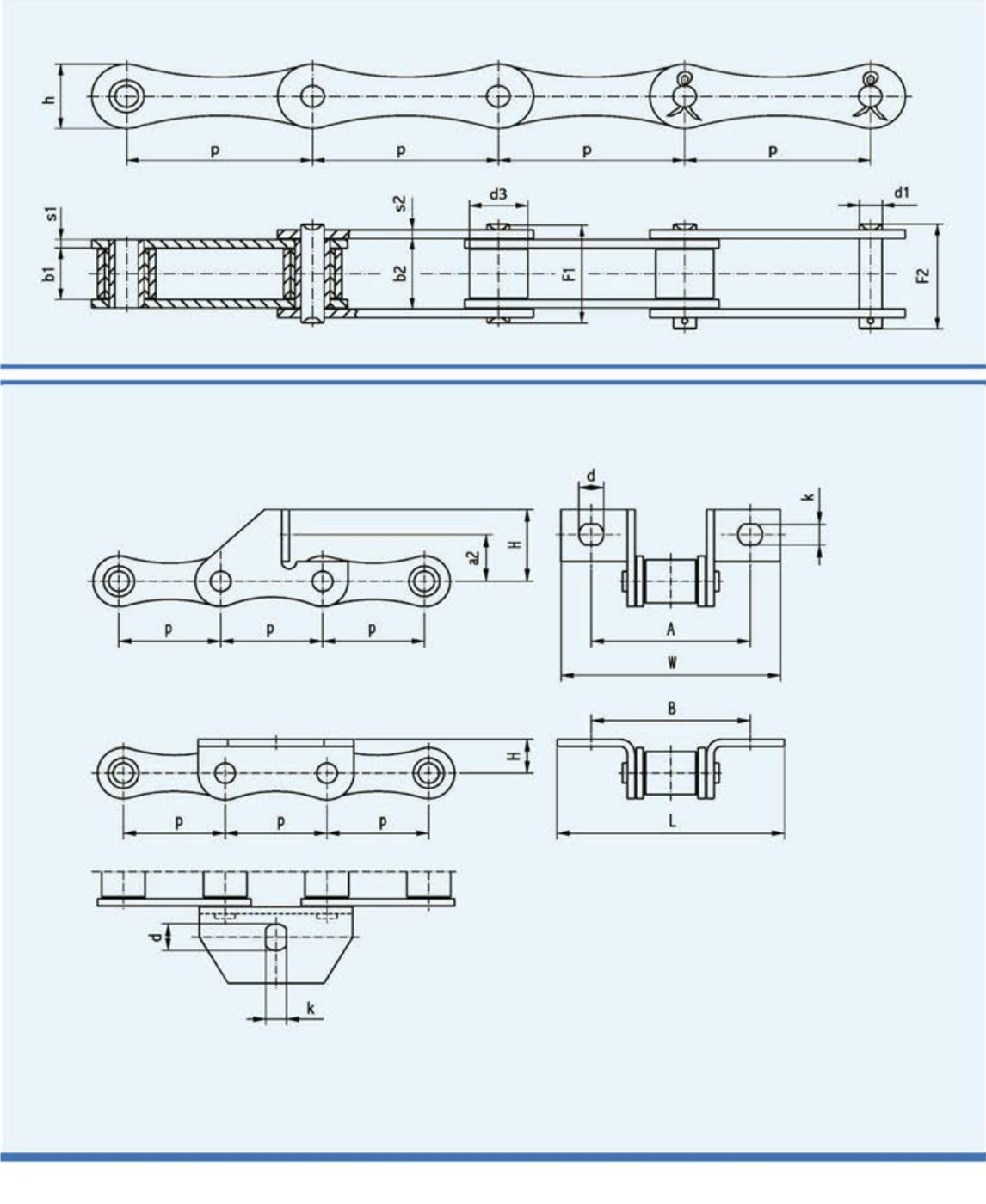

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
Zincir ölçüleri · 4 ölçü
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişliği (b2)mm | Pim Ø (d1)mm | Makara Ø (d3)mm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Kopma Yükü (FB)N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zz-03-01-38,10 | S 51 H | 38,10 | 15,50 | 22,00 | 7,00 | 15,24 | 32,00 | 35,00 | 20,00 | 3,00 | 3,00 | 35000 |
| Zz-03-02-41,40 | S 45 H | 41,40 | 22,23 | 29,00 | 8,28 | 15,24 | 39,00 | 42,50 | 22,00 | 3,00 | 3,00 | 42000 |
| Zz-03-03-41,30 | CA 642 H | 41,30 | 22,23 | 28,70 | 8,28 | 15,88 | 39,00 | 42,50 | 21,00 | 3,00 | 3,00 | 35000 |
| Zz-03-04-41,40 | S 55 H | 41,40 | 22,23 | 29,00 | 8,28 | 17,78 | 39,00 | 42,50 | 21,00 | 3,00 | 3,00 | 35000 |
Kulak ölçüleri · 7 ölçü
| Zimaş kodu | Norm no. | Hatve (p)mm | Amm | Wmm | dmm | kmm | a2mm | Hmm | Bmm | Lmm |
|---|---|---|---|---|---|---|---|---|---|---|
| Zz-04-01-38,10 | S 51 H | 38,10 | 54,50 | 89,50 | 10,00 | 8,50 | 19,00 | 29,00 | - | - |
| Zz-04-02-41,40 | S 51 H | 38,10 | - | - | 10,50 | 8,50 | - | 12,50 | 50,00 | 74,00 |
| Zz-04-03-41,40 | S 45 H | 41,40 | 64,40 | 89,00 | 10,00 | 8,50 | 19,30 | 30,00 | - | - |
| Zz-04-04-41,30 | CA 642 H | 41,30 | 60,00 | 79,50 | 6,50 | - | 26,50 | 38,00 | - | - |
| Zz-04-05-41,30 | CA 642 H | 41,30 | - | - | 10,50 | - | - | 14,00 | 70,00 | 92,00 |
| Zz-04-06-41,40 | S 55 H | 41,40 | 64,40 | 89,00 | 10,00 | 8,50 | 19,30 | 30,00 | - | - |
| Zz-04-07-41,40 | S 55 H | 41,40 | - | - | 11,00 | 8,50 | - | 14,00 | 54,00 | 92,00 |
