Uzun Baklalı Makaralı Zincir DIN 8181 – B Serisi (Double Pitch)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
İki kat adımlı (double pitch) makaralı zincir; uzun mesafeli, hafif yüklü taşıma hatları için. Tip A (standart makara), Tip C ve C2 (büyük makara) seçenekleri. Norm: DIN 8181 (208 B – 224 B). 12 farklı ölçü; hatve (p) 25,4 – 76,2 mm; kopma yükü 18.000 – 160.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Ub-01-01-25,40, Ub-01-02-25,40, Ub-01-03-31,75, Ub-01-04-31,75, Ub-01-05-38,10, Ub-01-06-38,10, Ub-01-07-50,80, Ub-01-08-50,80, Ub-01-09-63,50, Ub-01-10-63,50, Ub-01-11-76,20, Ub-01-12-76,20.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

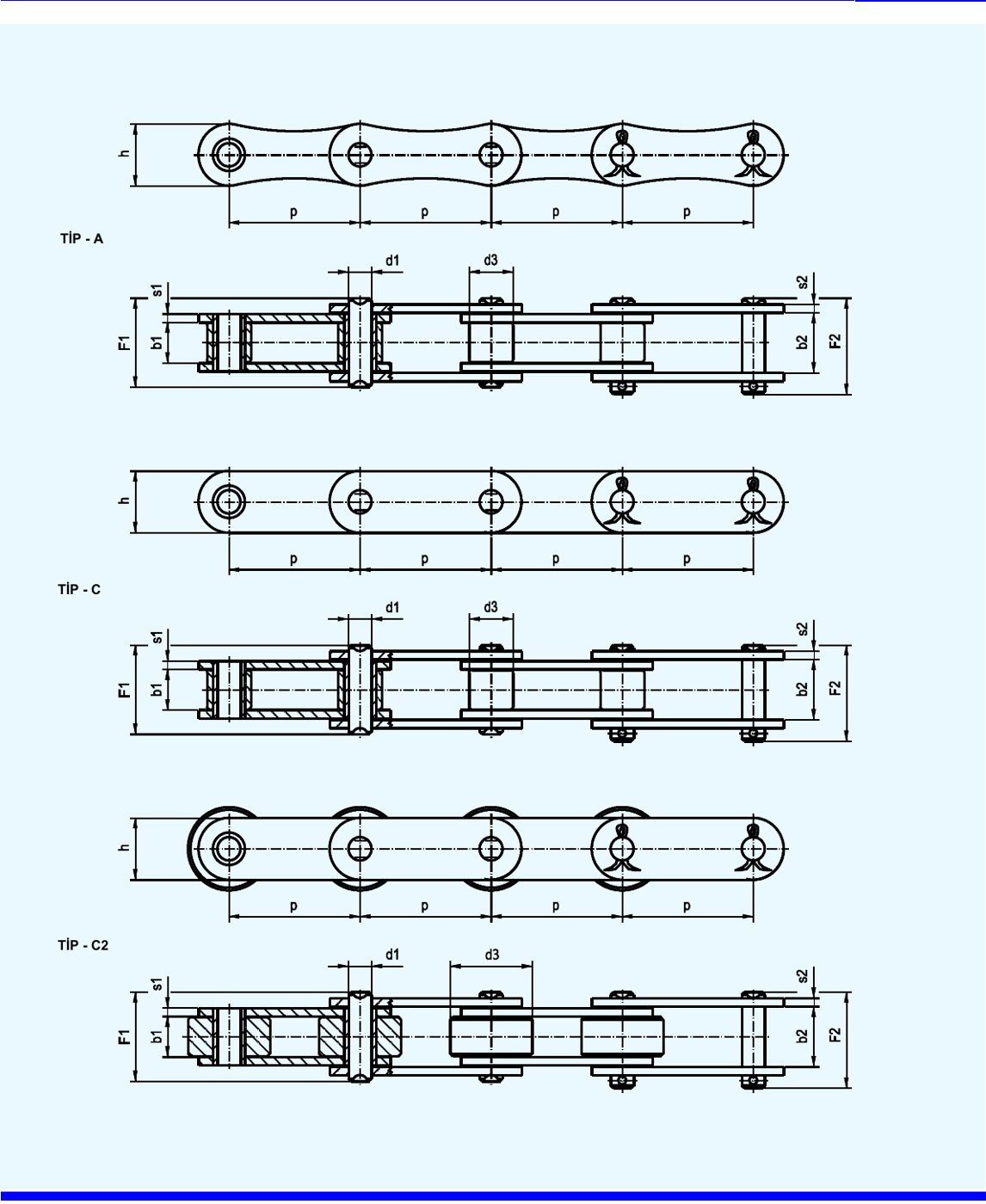

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişliği (b2)mm | Pim Ø (d1)mm | Makara Ø (d3)mm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Kopma Yükü (FB)N | Zincir Ağırlığı (q)kg/m | Tip | ANSI No. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ub-01-01-25,40 | 208 B | 25,40 | 7,75 | 11,50 | 4,45 | 8,51 | 17,00 | 18,00 | 11,80 | 1,60 | 1,60 | 18000 | 0,45 | A | - |
| Ub-01-02-25,40 | 208 B | 25,40 | 7,75 | 11,50 | 4,45 | 8,51 | 17,00 | 18,00 | 11,80 | 1,60 | 1,60 | 18000 | 0,45 | C | - |
| Ub-01-03-31,75 | 210 B | 31,75 | 9,65 | 13,40 | 5,08 | 10,16 | 19,50 | 20,50 | 14,00 | 1,60 | 1,60 | 22400 | 0,65 | A | - |
| Ub-01-04-31,75 | 210 B | 31,75 | 9,65 | 13,40 | 5,08 | 10,16 | 19,50 | 20,50 | 14,00 | 1,60 | 1,60 | 22400 | 0,65 | C | - |
| Ub-01-05-38,10 | 212 B | 38,10 | 11,68 | 15,60 | 5,72 | 12,07 | 22,40 | 24,00 | 16,50 | 1,70 | 1,70 | 29000 | 0,76 | A | - |
| Ub-01-06-38,10 | 212 B | 38,10 | 11,68 | 15,60 | 5,72 | 12,07 | 22,40 | 24,00 | 16,50 | 1,70 | 1,70 | 29000 | 0,76 | C | - |
| Ub-01-07-50,80 | 216 B | 50,80 | 17,02 | 25,50 | 8,28 | 15,88 | 36,00 | 37,50 | 21,00 | 4,00 | 4,00 | 60000 | 1,75 | A | - |
| Ub-01-08-50,80 | 216 B | 50,80 | 17,02 | 25,50 | 8,28 | 15,88 | 36,00 | 37,50 | 21,00 | 4,00 | 4,00 | 60000 | 1,75 | C | - |
| Ub-01-09-63,50 | 220 B | 63,50 | 19,56 | 28,50 | 10,17 | 19,05 | 41,50 | 45,00 | 26,20 | 4,00 | 4,00 | 95000 | 1,95 | A | - |
| Ub-01-10-63,50 | 220 B | 63,50 | 19,56 | 28,50 | 10,17 | 19,05 | 41,50 | 45,00 | 26,20 | 4,00 | 4,00 | 95000 | 1,95 | C | - |
| Ub-01-11-76,20 | 224 B | 76,20 | 25,40 | 37,40 | 14,63 | 25,40 | 54,00 | 58,00 | 33,00 | 5,50 | 5,50 | 160000 | 4,50 | A | - |
| Ub-01-12-76,20 | 224 B | 76,20 | 25,40 | 37,40 | 14,63 | 25,40 | 54,00 | 58,00 | 33,00 | 5,50 | 5,50 | 160000 | 4,50 | C | - |
