U-Köprülü Makaralı Zincir DIN 8188
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
U profil köprülü makaralı zincir; ahşap, levha ve paket taşıma hatlarında taşıyıcı yüzey oluşturur. Tip 1, 2 ve 3 seçenekleri. Norm: DIN 8188. 3 farklı ölçü; hatve (p) 19,05 – 25,4 mm. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Uk-02-01-19,05-1, Uk-02-02-25,40-1, Uk-02-03-25,40-2.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

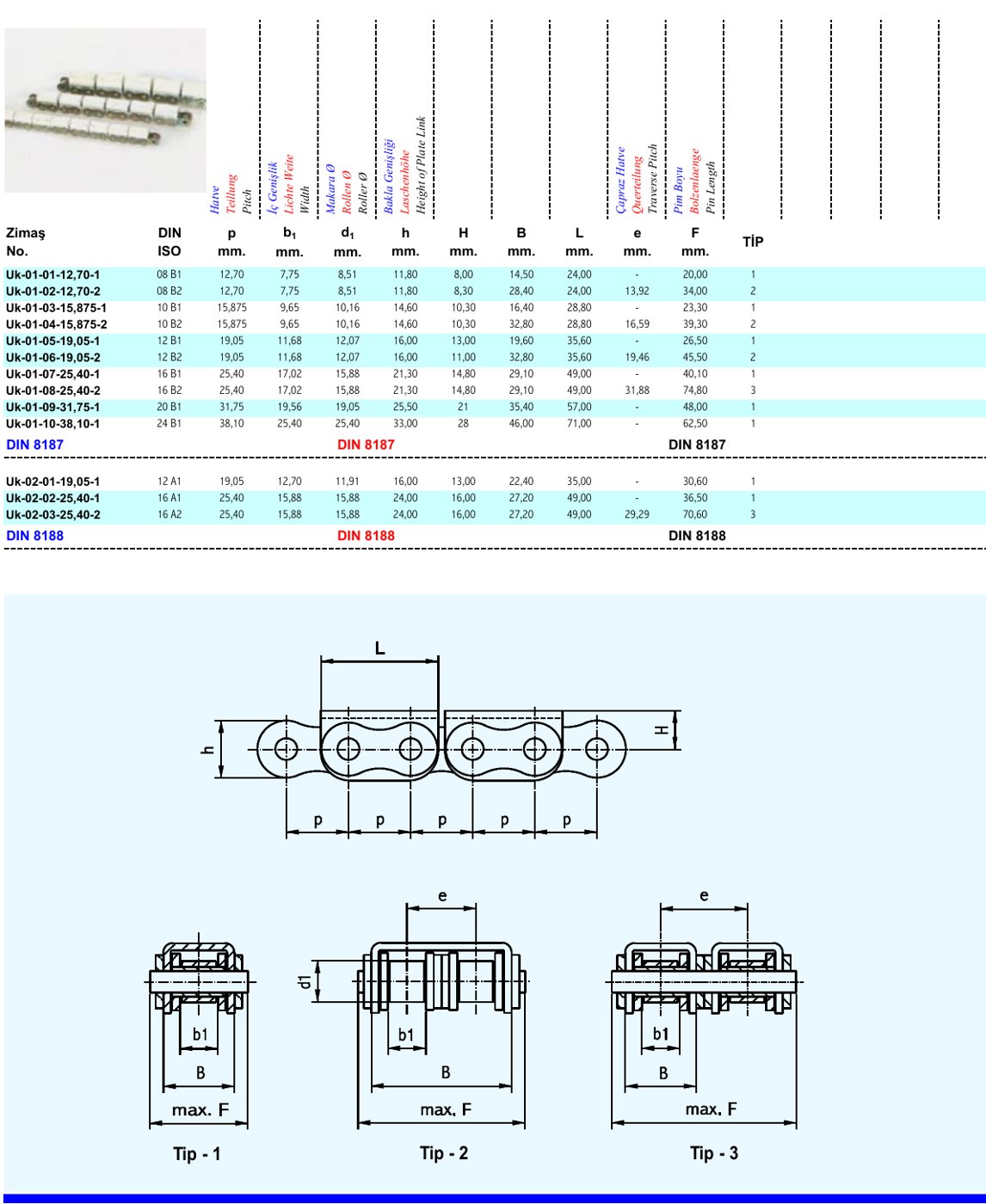

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Makara Ø (d1)mm | Bakla Genişliği (h)mm | Hmm | Bmm | Lmm | Çapraz Hatve (e)mm | Pim Boyu (F)mm | Tip |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Uk-02-01-19,05-1 | 12 A1 | 19,05 | 12,70 | 11,91 | 16,00 | 13,00 | 22,40 | 35,00 | - | 30,60 | 1 |
| Uk-02-02-25,40-1 | 16 A1 | 25,40 | 15,88 | 15,88 | 24,00 | 16,00 | 27,20 | 49,00 | - | 36,50 | 1 |
| Uk-02-03-25,40-2 | 16 A2 | 25,40 | 15,88 | 15,88 | 24,00 | 16,00 | 27,20 | 49,00 | 29,29 | 70,60 | 3 |
