Tarak Şapka Zinciri (Tekstil Makinesi Zinciri)

Name: Tarak Şapka Zinciri (Tekstil Makinesi Zinciri)
Brand: Zimaş

Zimaş

Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.

TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune iste

Belgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.

Açıklama

Tekstil tarak makineleri için özel şapka zinciri. Norm: Norm harici (fabrika standardı). 9 farklı ölçü; hatve (p) 36,5 – 38,1 mm; kopma yükü 20.000 – 33.500 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Tş-01-01-36,50, Tş-01-02-36,50, Tş-01-03-36,50, Tş-01-04-36,50, Tş-01-05-37,30, Tş-01-06-37,30, Tş-01-07-38,10, Tş-01-08-38,10, Tş-01-09-38,10.

Ürün bilgileri

Menşe: TR

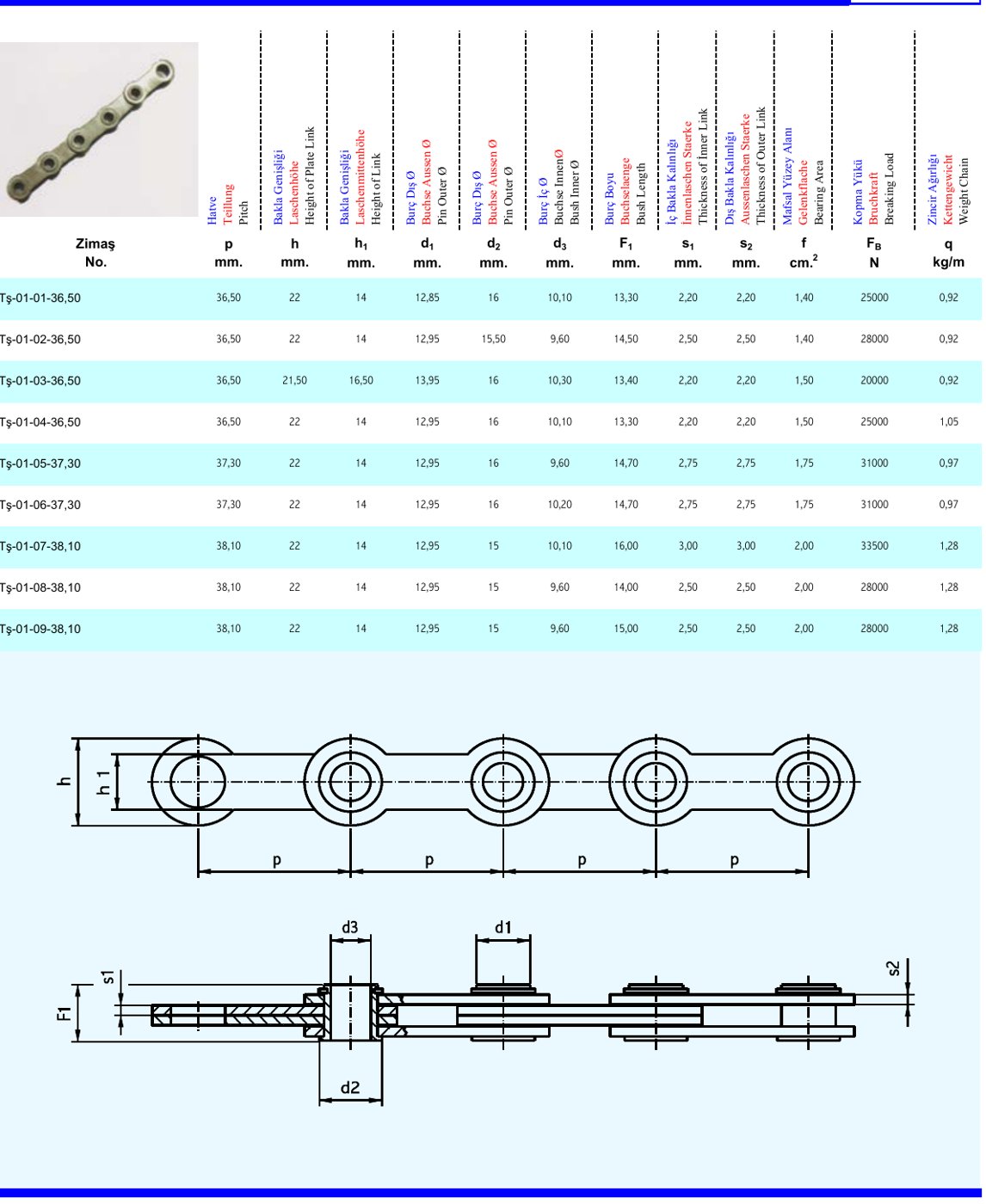

Ölçü tablosu

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.

Zimaş kodu	Hatve (p)mm	Bakla Genişliği (h)mm	Bakla Genişliği (h1)mm	Burç Dış Ø (d1)mm	Burç Dış Ø (d2)mm	Burç İç Ø (d3)mm	Burç Boyu (F1)mm	İç Bakla Kalınlığı (s1)mm	Dış Bakla Kalınlığı (s2)mm	Mafsal Yüzey Alanı (f)cm²	Kopma Yükü (FB)N	Zincir Ağırlığı (q)kg/m
Tş-01-01-36,50	36,50	22	14	12,85	16	10,10	13,30	2,20	2,20	1,40	25000	0,92
Tş-01-02-36,50	36,50	22	14	12,95	15,50	9,60	14,50	2,50	2,50	1,40	28000	0,92
Tş-01-03-36,50	36,50	21,50	16,50	13,95	16	10,30	13,40	2,20	2,20	1,50	20000	0,92
Tş-01-04-36,50	36,50	22	14	12,95	16	10,10	13,30	2,20	2,20	1,50	25000	1,05
Tş-01-05-37,30	37,30	22	14	12,95	16	9,60	14,70	2,75	2,75	1,75	31000	0,97
Tş-01-06-37,30	37,30	22	14	12,95	16	10,20	14,70	2,75	2,75	1,75	31000	0,97
Tş-01-07-38,10	38,10	22	14	12,95	15	10,10	16,00	3,00	3,00	2,00	33500	1,28
Tş-01-08-38,10	38,10	22	14	12,95	15	9,60	14,00	2,50	2,50	2,00	28000	1,28
Tş-01-09-38,10	38,10	22	14	12,95	15	9,60	15,00	2,50	2,50	2,00	28000	1,28
