Sabit Burçlu Zincir DIN 8164 (Bush Chain)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
Makarasız, sabit burçlu taşıma ve tahrik zinciri; ağır ve tozlu ortamlar için. Norm: DIN 8164. 15 farklı ölçü; hatve (p) 15 – 100 mm; kopma yükü 12.500 – 500.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Sb-01-01-15, Sb-01-02-20, Sb-01-03-25, Sb-01-04-30, Sb-01-05-35, Sb-01-06-40, Sb-01-07-45, Sb-01-08-50, Sb-01-09-55, Sb-01-10-60, Sb-01-11-65, Sb-01-12-70, Sb-01-13-80, Sb-01-14-90, Sb-01-15-100.
Ürün bilgileri
- Menşe
- TR

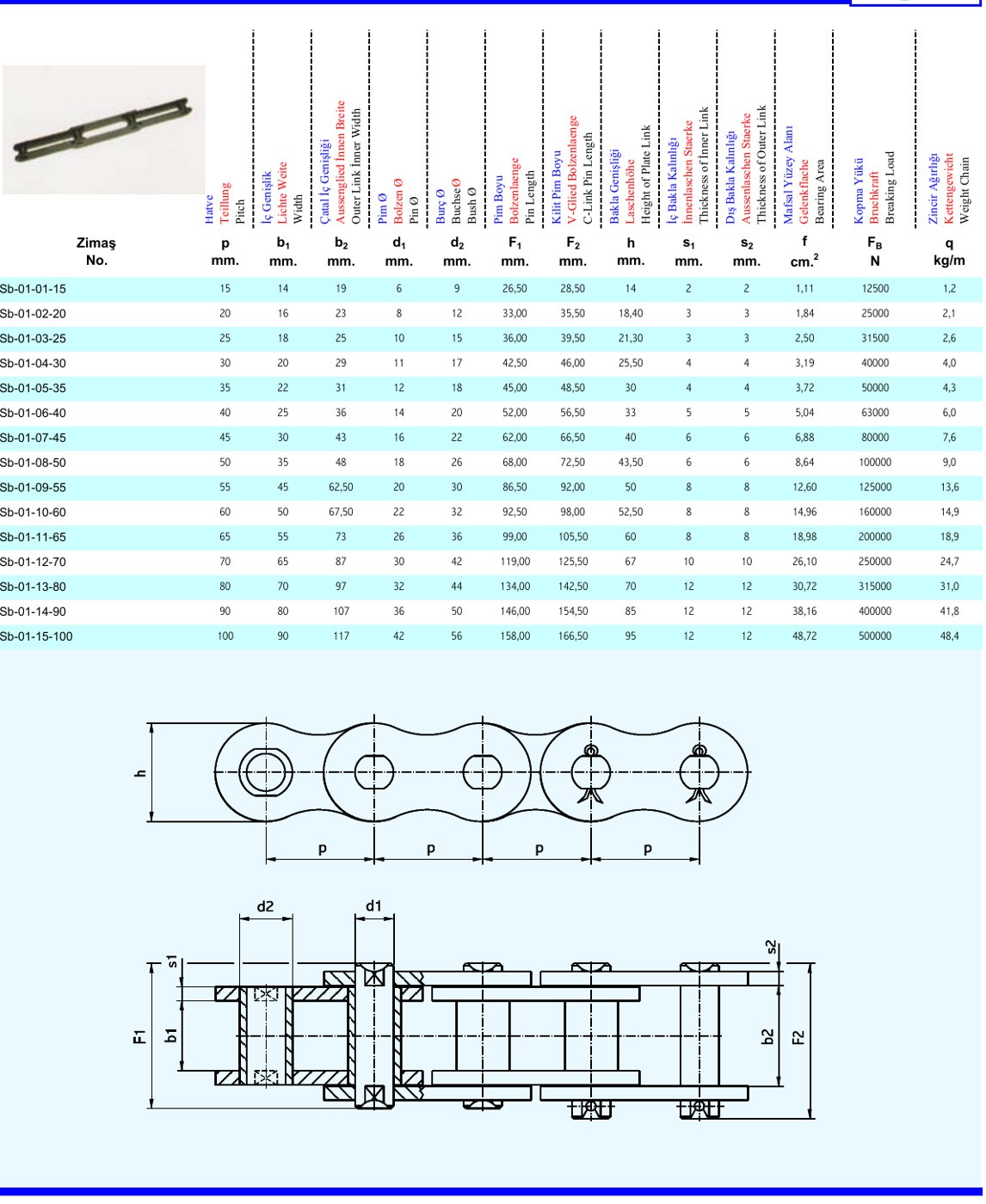

Ölçü tablosu
Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişliği (b2)mm | Pim Ø (d1)mm | Burç Ø (d2)mm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Mafsal Yüzey Alanı (f)cm² | Kopma Yükü (FB)N | Zincir Ağırlığı (q)kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sb-01-01-15 | 15 | 14 | 19 | 6 | 9 | 26,50 | 28,50 | 14 | 2 | 2 | 1,11 | 12500 | 1,2 |
| Sb-01-02-20 | 20 | 16 | 23 | 8 | 12 | 33,00 | 35,50 | 18,40 | 3 | 3 | 1,84 | 25000 | 2,1 |
| Sb-01-03-25 | 25 | 18 | 25 | 10 | 15 | 36,00 | 39,50 | 21,30 | 3 | 3 | 2,50 | 31500 | 2,6 |
| Sb-01-04-30 | 30 | 20 | 29 | 11 | 17 | 42,50 | 46,00 | 25,50 | 4 | 4 | 3,19 | 40000 | 4,0 |
| Sb-01-05-35 | 35 | 22 | 31 | 12 | 18 | 45,00 | 48,50 | 30 | 4 | 4 | 3,72 | 50000 | 4,3 |
| Sb-01-06-40 | 40 | 25 | 36 | 14 | 20 | 52,00 | 56,50 | 33 | 5 | 5 | 5,04 | 63000 | 6,0 |
| Sb-01-07-45 | 45 | 30 | 43 | 16 | 22 | 62,00 | 66,50 | 40 | 6 | 6 | 6,88 | 80000 | 7,6 |
| Sb-01-08-50 | 50 | 35 | 48 | 18 | 26 | 68,00 | 72,50 | 43,50 | 6 | 6 | 8,64 | 100000 | 9,0 |
| Sb-01-09-55 | 55 | 45 | 62,50 | 20 | 30 | 86,50 | 92,00 | 50 | 8 | 8 | 12,60 | 125000 | 13,6 |
| Sb-01-10-60 | 60 | 50 | 67,50 | 22 | 32 | 92,50 | 98,00 | 52,50 | 8 | 8 | 14,96 | 160000 | 14,9 |
| Sb-01-11-65 | 65 | 55 | 73 | 26 | 36 | 99,00 | 105,50 | 60 | 8 | 8 | 18,98 | 200000 | 18,9 |
| Sb-01-12-70 | 70 | 65 | 87 | 30 | 42 | 119,00 | 125,50 | 67 | 10 | 10 | 26,10 | 250000 | 24,7 |
| Sb-01-13-80 | 80 | 70 | 97 | 32 | 44 | 134,00 | 142,50 | 70 | 12 | 12 | 30,72 | 315000 | 31,0 |
| Sb-01-14-90 | 90 | 80 | 107 | 36 | 50 | 146,00 | 154,50 | 85 | 12 | 12 | 38,16 | 400000 | 41,8 |
| Sb-01-15-100 | 100 | 90 | 117 | 42 | 56 | 158,00 | 166,50 | 95 | 12 | 12 | 48,72 | 500000 | 48,4 |
