Pim Makaralı Zincir (Hollow Pin) Norm Harici – Pm-03 Serisi, Tip 1 (08 B – HP 60)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
İçi boş pimli (hollow pin) zincir; pim deliklerinden aparat bağlanabilir. Tip 1 – 4 seçenekleri. Norm: Norm harici (fabrika standardı). 4 farklı ölçü; hatve (p) 12,7 – 19,05 mm; kopma yükü 10.000 – 26.500 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Pm-03-01-12,70, Pm-03-02-12,70, Pm-03-03-15,875, Pm-03-04-19,05.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

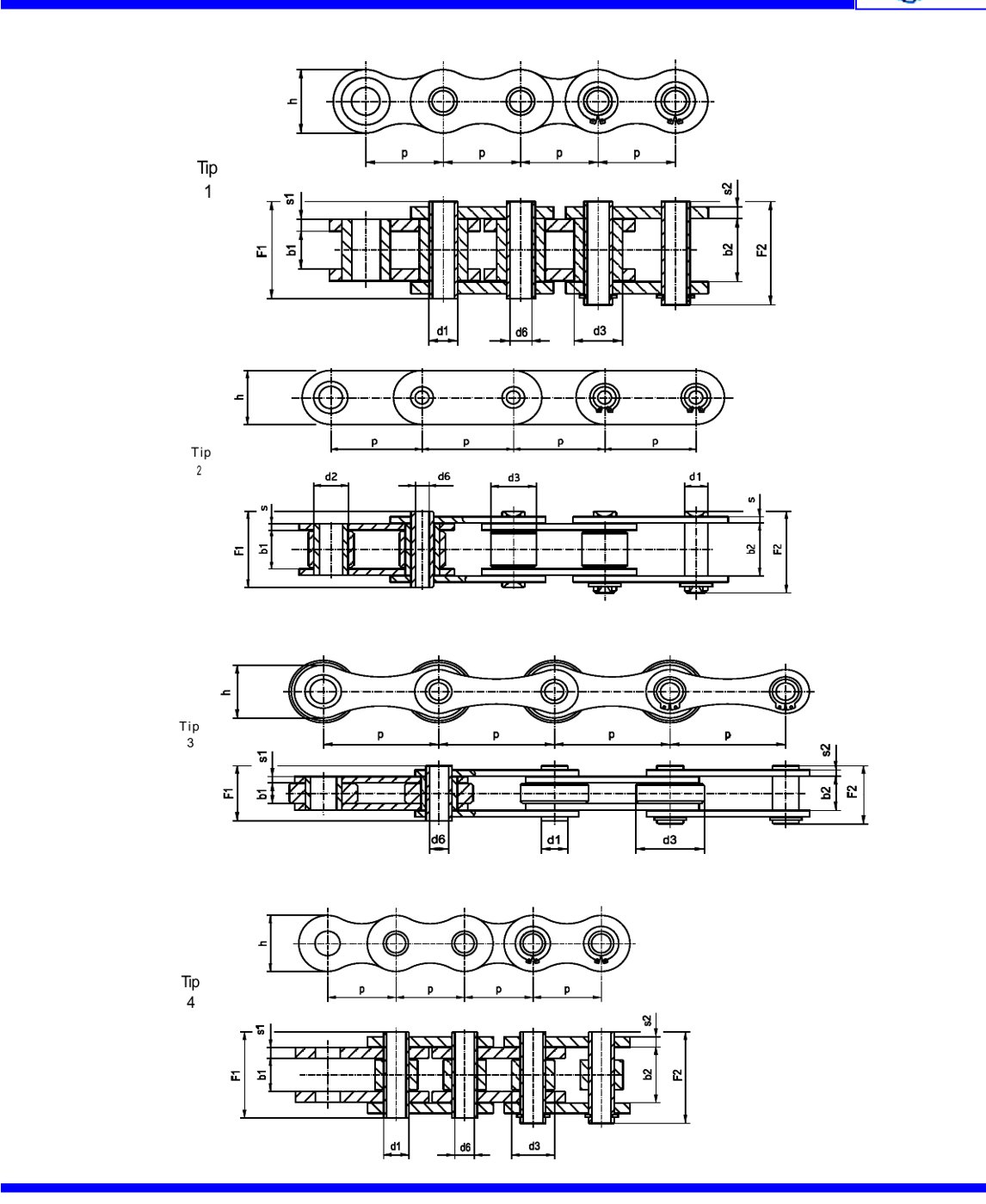

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişliği (b2)mm | Pim Makara Ø (d1)mm | Makara Ø (d3)mm | Pim Makara İç Ø (d6)mm | Pim Makara Boyu (F1)mm | Kilit Pim Makara Boyu (F2)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Kopma Yükü (FB)N | Zincir Ağırlığı (q)kg/m | Tip |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pm-03-01-12,70 | 08 B | 12,70 | 7,75 | 11,50 | 6,20 | 8,51 | 4,50 | 17,00 | 18,00 | 11,80 | 1,60 | 1,60 | 10000 | 0,65 | 1 |
| Pm-03-02-12,70 | HP 40 | 12,70 | 7,95 | 11,50 | 5,55 | 7,92 | 4,00 | 17,20 | 18,20 | 11,80 | 1,60 | 1,60 | 10800 | 0,53 | 1 |
| Pm-03-03-15,875 | HP 50 | 15,875 | 9,53 | 14,10 | 7,05 | 10,16 | 5,10 | 21,00 | 22,00 | 14,60 | 2,00 | 2,00 | 19600 | 0,86 | 1 |
| Pm-03-04-19,05 | HP 60 | 19,05 | 12,70 | 18,00 | 8,15 | 11,91 | 5,98 | 26,00 | 27,20 | 16,00 | 2,40 | 2,40 | 26500 | 1,27 | 1 |
