Pim Makaralı (Hollow Pin) Fördeyer Zincir DIN 8168 (MC Serisi)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
İçi boş pimli MC serisi fördeyer zinciri. Tip O, A, B ve D makara seçenekleri. Norm: DIN 8168. 22 farklı ölçü; hatve (p) 63 – 400 mm; kopma yükü 28.000 – 224.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Pm-01-01-63, Pm-01-01-80, Pm-01-01-100, Pm-01-01-125, Pm-01-01-160, Pm-01-02-80, Pm-01-02-100, Pm-01-02-125, Pm-01-02-160, Pm-01-02-200, Pm-01-02-250, Pm-01-03-100, Pm-01-03-125, Pm-01-03-160, Pm-01-03-200, Pm-01-03-250, Pm-01-03-315, Pm-01-04-160, Pm-01-04-200, Pm-01-04-250, Pm-01-04-315, Pm-01-04-400.
Ürün bilgileri
- Menşe
- TR

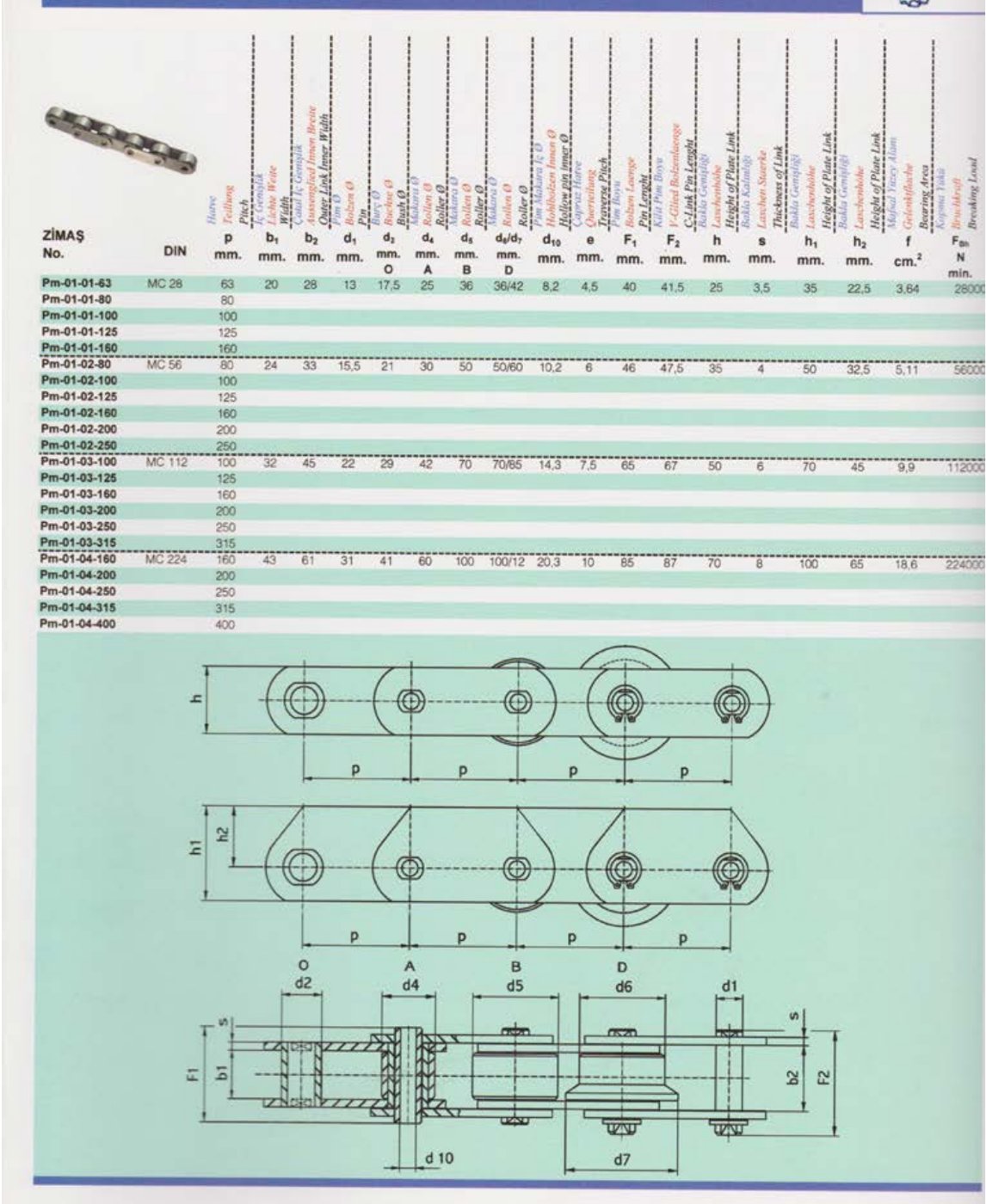

Ölçü tablosu
Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişlik (b2)mm | Pim Ø (d1)mm | Burç Ø (O) (d2)mm | Makara Ø (A) (d4)mm | Makara Ø (B) (d5)mm | Makara Ø (D) (d6/d7)mm | Pim Makara İç Ø (d10)mm | Çapraz Hatve (e)mm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | Bakla Kalınlığı (s)mm | Bakla Genişliği (h1)mm | Bakla Genişliği (h2)mm | Mafsal Yüzey Alanı (f)cm² | Kopma Yükü (FB)N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pm-01-01-63 | MC 28 | 63 | 20 | 28 | 13 | 17,5 | 25 | 36 | 36/42 | 8,2 | 4,5 | 40 | 41,5 | 25 | 3,5 | 35 | 22,5 | 3,64 | 28000 |
| Pm-01-01-80 | – | 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-01-100 | – | 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-01-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-01-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-02-80 | MC 56 | 80 | 24 | 33 | 15,5 | 21 | 30 | 50 | 50/60 | 10,2 | 6 | 46 | 47,5 | 35 | 4 | 50 | 32,5 | 5,11 | 56000 |
| Pm-01-02-100 | – | 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-02-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-02-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-02-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-02-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-03-100 | MC 112 | 100 | 32 | 45 | 22 | 29 | 42 | 70 | 70/85 | 14,3 | 7,5 | 65 | 67 | 50 | 6 | 70 | 45 | 9,9 | 112000 |
| Pm-01-03-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-03-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-03-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-03-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-03-315 | – | 315 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-04-160 | MC 224 | 160 | 43 | 61 | 31 | 41 | 60 | 100 | 100/12 | 20,3 | 10 | 85 | 87 | 70 | 8 | 100 | 65 | 18,6 | 224000 |
| Pm-01-04-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-04-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-04-315 | – | 315 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Pm-01-04-400 | – | 400 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
