Endüstriyel Yedek Parça ve Rulman

Pim Çıkıntılı Makaralı Zincir DIN 8187 (Uzatılmış Pimli)

Zimaş

Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.

TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune iste

Belgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.

Açıklama

Bir veya iki taraftan uzatılmış pimli makaralı zincir; pimlere aparat takılan taşıma uygulamaları için. Norm: DIN 8187. 9 farklı ölçü; hatve (p) 9,525 – 50,8 mm. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Pç-01-01-9,525, Pç-01-02-12,70, Pç-01-03-15,875, Pç-01-04-19,05, Pç-01-05-25,40, Pç-01-06-31,75, Pç-01-07-38,10, Pç-01-08-44,45, Pç-01-09-50,80.

Ürün bilgileri

Menşe
TR

Ölçü tablosu

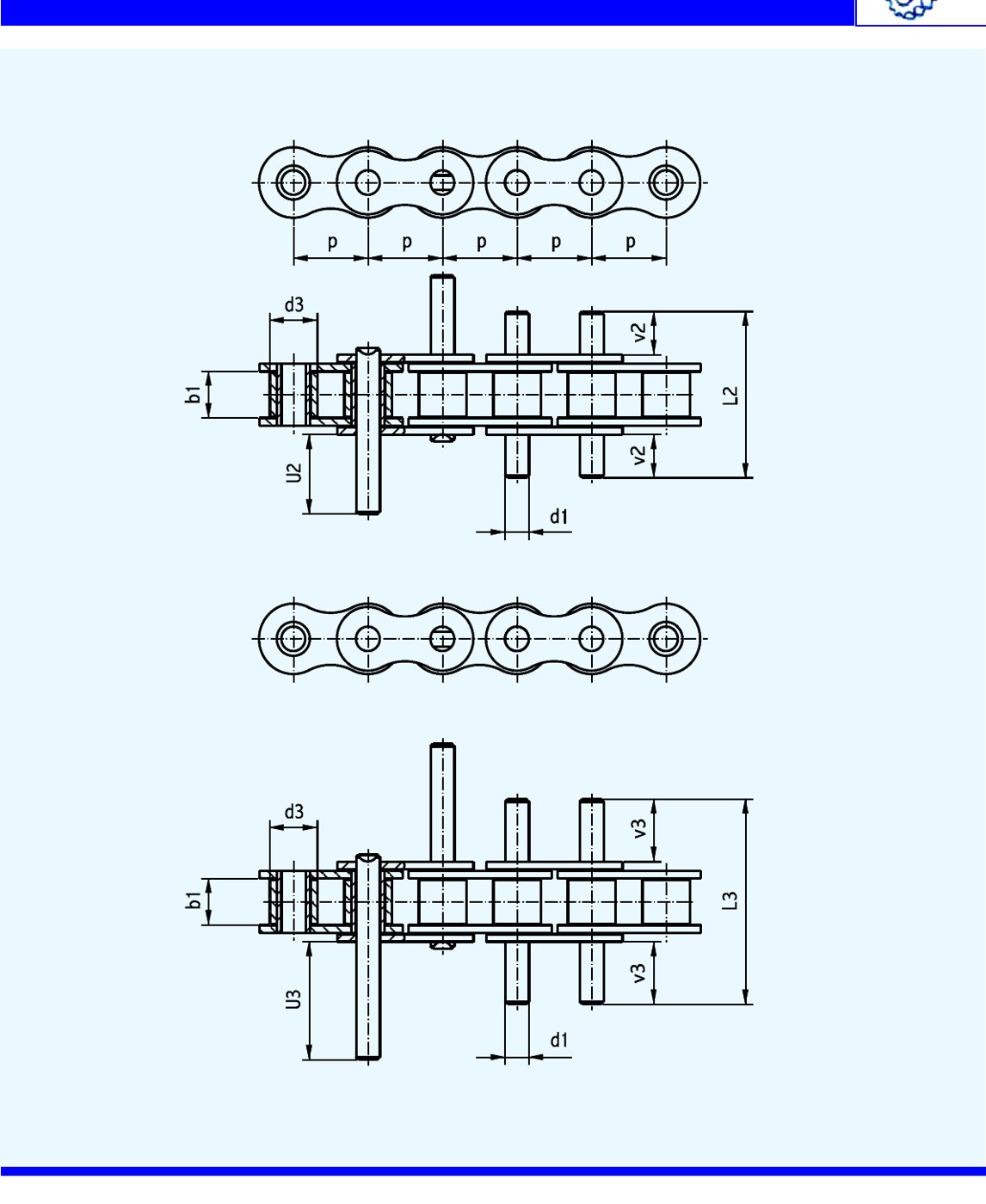

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.

Zimaş koduNorm no.Hatve (p)mmİç Genişlik (b1)mmMakara Ø (d3)mmPim Ø (d1)mmÇift Sıra Pim Boyu (L2)mmTek tarf çıkıntı boyu (U2)mmv2mmPim Ø (d1)mmÜç Sıra Pim Boyu (L3)mmU3mmv3mm
Pç-01-01-9,52506 B19,5255,726,353,3023,1011,005,903,3033,5021,2011,00
Pç-01-02-12,7008 B112,707,758,514,4531,0015,108,104,4545,2029,2015,20
Pç-01-03-15,87510 B115,8759,6510,165,0836,0018,009,605,0852,7034,5018,00
Pç-01-04-19,0512 B119,0511,6812,075,7242,0021,2011,505,7261,5040,7021,20
Pç-01-05-25,4016 B125,4017,0215,888,2868,0033,6018,208,2899,0065,1033,70
Pç-01-06-31,7520 B131,7519,5619,0510,1777,1038,1020,2010,17115,0075,8039,20
Pç-01-07-38,1024 B138,1025,4025,4014,63102,0050,5026,7014,63150,0098,650,70
Pç-01-08-44,4528 B144,4530,9927,9415,87124,0061,7032,4015,87185,00122,6062,80
Pç-01-09-50,8032 B150,8030,9929,2117,75126,0063,8033,9017,75184,00121,8062,80
