Makaralı Zincir DIN 8188 (ANSI) – Üç Sıra (Triplex)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
ANSI ölçülerinde üç sıralı makaralı zincir. Norm: DIN 8188 / ISO 606 (Amerikan ANSI A serisi). 11 farklı ölçü; hatve (p) 9,525 – 76,2 mm; kopma yükü 28.000 – 1.530.900 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Mz-06-01-9,525, Mz-06-02-12,70, Mz-06-03-15,875, Mz-06-04-19,05, Mz-06-05-25,40, Mz-06-06-31,75, Mz-06-07-38,10, Mz-06-08-44,45, Mz-06-09-50,80, Mz-06-10-63,50, Mz-06-11-76,20.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

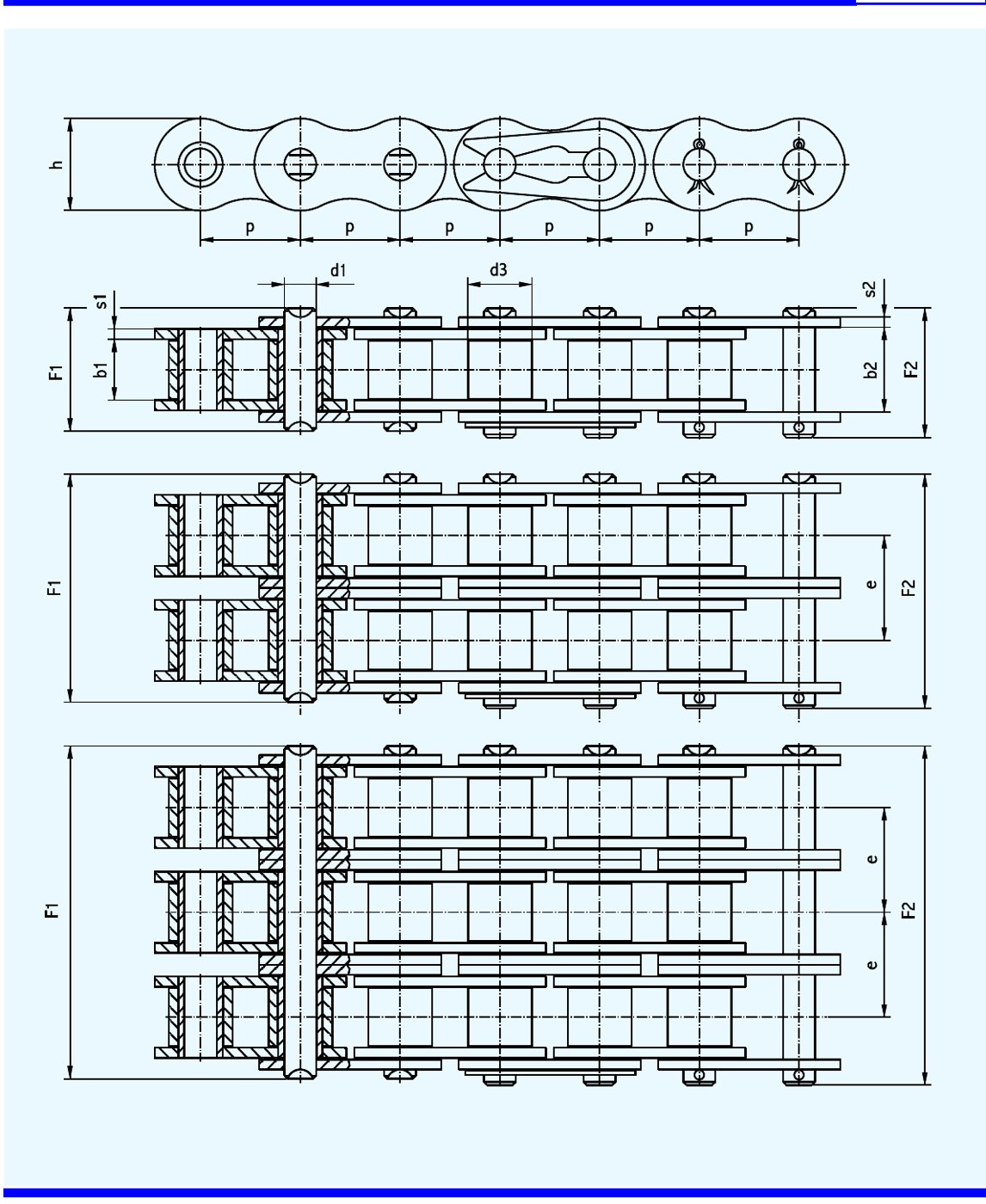

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişliği (b2)mm | Pim Ø (d1)mm | Makara Ø (d3)mm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Çapraz Hatve (e)mm | Mafsal Yüzey Alanı (f)cm² | Kopma Yükü (FB)N | Zincir Ağırlığı (q)kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mz-06-01-9,525 | 06 C3 | 9,525 | 4,77 | - | 3,58 | 5,08 | 31,80 | 33,00 | 9,05 | 1,30 | 1,30 | 10,13 | 0,81 | 28000 | 1,01 |
| Mz-06-02-12,70 | 08 A3 | 12,70 | 7,95 | - | 3,96 | 7,92 | 46,70 | 50,60 | 11,80 | 1,60 | 1,60 | 14,38 | 1,32 | 42300 | 1,8 |
| Mz-06-03-15,875 | 10 A3 | 15,875 | 9,53 | - | 5,08 | 10,16 | 57,20 | 58,70 | 14,60 | 2,00 | 2,00 | 18,11 | 2,10 | 66600 | 2,9 |
| Mz-06-04-19,05 | 12 A3 | 19,05 | 12,70 | - | 5,94 | 11,91 | 72,00 | 73,00 | 16,00 | 2,40 | 2,40 | 22,78 | 3,15 | 95400 | 4,3 |
| Mz-06-05-25,40 | 16 A3 | 25,40 | 15,88 | - | 7,92 | 15,88 | 92,00 | 93,50 | 24,00 | 3,00 | 3,00 | 29,29 | 5,35 | 170100 | 7,5 |
| Mz-06-06-31,75 | 20 A3 | 31,75 | 19,05 | - | 9,53 | 19,05 | 113,00 | 116,50 | 30,00 | 4,00 | 4,00 | 35,76 | 7,83 | 265500 | 11 |
| Mz-06-07-38,10 | 24 A3 | 38,10 | 25,40 | - | 11,10 | 22,22 | 141,70 | 148,30 | 36,50 | 5,00 | 5,00 | 45,44 | 11,76 | 381000 | 16,5 |
| Mz-06-08-44,45 | 28 A3 | 44,45 | 25,40 | - | 12,70 | 25,40 | 152,40 | 159,80 | 42,00 | 5,50 | 5,50 | 48,87 | 14,10 | 517200 | 21,7 |
| Mz-06-09-50,80 | 32 A3 | 50,80 | 31,75 | - | 14,28 | 28,58 | 182,50 | 187,50 | 47,00 | 6,50 | 6,00 | 58,55 | 19,26 | 680400 | 28,3 |
| Mz-06-10-63,50 | 40 A3 | 63,50 | 38,10 | - | 19,84 | 39,68 | 224,00 | 230,00 | 60,00 | 8,00 | 8,00 | 71,55 | 32,56 | 1061400 | 48 |
| Mz-06-11-76,20 | 48 A3 | 76,20 | 47,63 | - | 23,80 | 47,63 | 274,50 | 281,00 | 72,00 | 10,00 | 10,00 | 87,83 | 48,20 | 1530900 | 66 |
