Endüstriyel Yedek Parça ve Rulman

Makaralı Zincir DIN 8187 – Üç Sıra (Triplex)

Zimaş

Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.

TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune iste

Belgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.

Açıklama

Ağır hizmet tahrikleri için üç sıralı makaralı zincir. Norm: DIN 8187 / ISO 606 (Avrupa B serisi). 14 farklı ölçü; hatve (p) 9,525 – 114,3 mm; kopma yükü 23.600 – 3.750.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Mz-03-01-9,525, Mz-03-02-12,70, Mz-03-03-15,875, Mz-03-04-19,05, Mz-03-05-25,40, Mz-03-06-31,75, Mz-03-07-38,10, Mz-03-08-44,45, Mz-03-09-50,80, Mz-03-10-63,50, Mz-03-11-76,20, Mz-03-12-88,90, Mz-03-13-101,60, Mz-03-14-114,30.

Ürün bilgileri

Menşe
TR

Ölçü tablosu

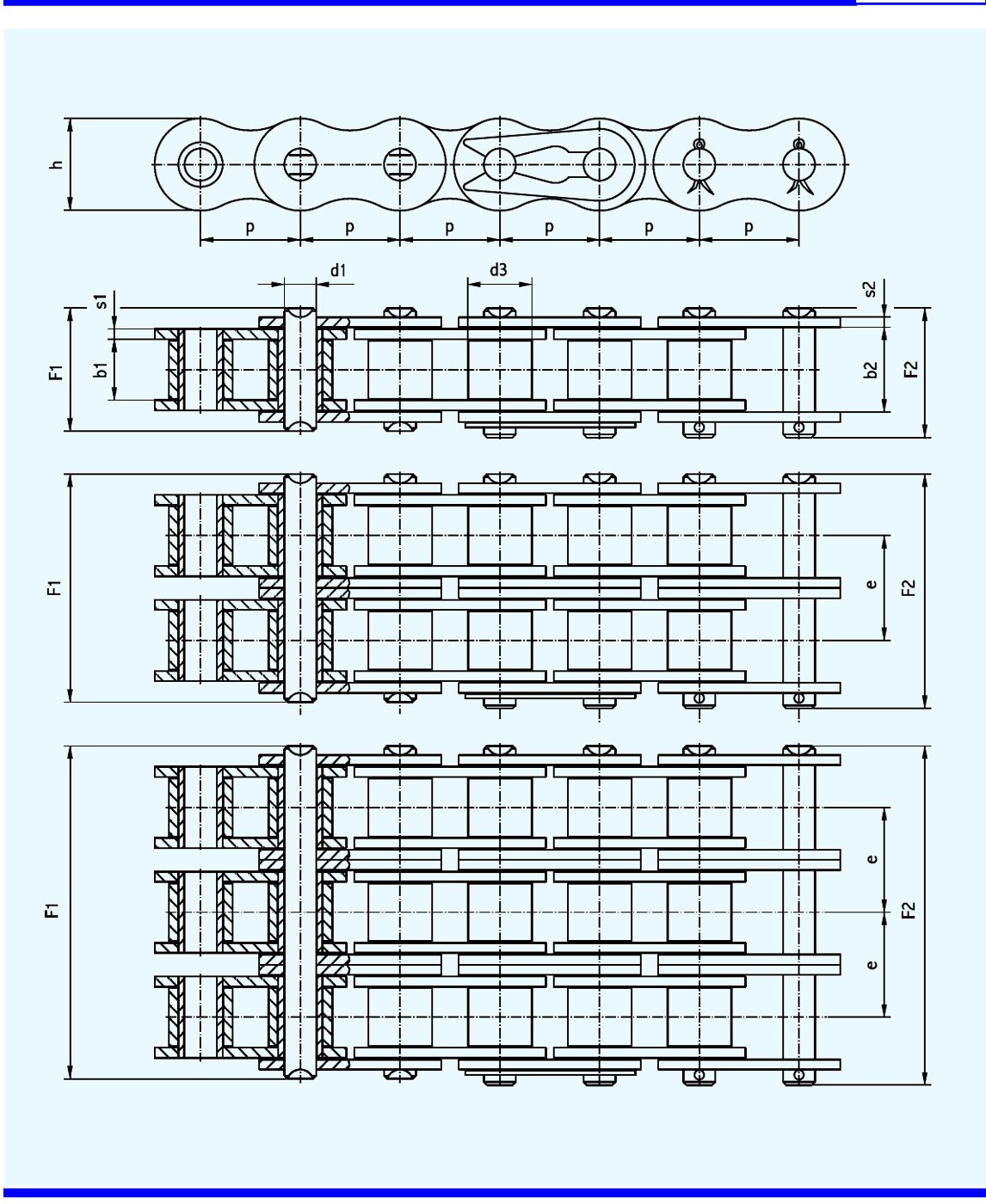

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.

Zimaş koduNorm no.Hatve (p)mmİç Genişlik (b1)mmÇatal İç Genişliği (b2)mmPim Ø (d1)mmMakara Ø (d3)mmPim Boyu (F1)mmKilit Pim Boyu (F2)mmBakla Genişliği (h)mmİç Bakla Kalınlığı (s1)mmDış Bakla Kalınlığı (s2)mmÇapraz Hatve (e)mmMafsal Yüzey Alanı (f)cm²Kopma Yükü (FB)NZincir Ağırlığı (q)kg/m
Mz-03-01-9,52506 B39,5255,72-3,306,3533,5037,308,201,301,3010,240,84236001,18
Mz-03-02-12,7008 B312,707,75-4,458,5145,2046,4011,801,601,6013,921,51475002,0
Mz-03-03-15,87510 B315,8759,65-5,0810,1652,7055,0014,601,601,6016,592,02600002,8
Mz-03-04-19,0512 B319,0511,68-5,7212,0761,5063,0016,001,701,7019,462,68800003,8
Mz-03-05-25,4016 B325,4017,02-8,2815,8899,00102,0021,304,003,0031,886,311600008
Mz-03-06-31,7520 B331,7519,56-10,1719,05115,00119,0025,504,004,0036,458,8725000011
Mz-03-07-38,1024 B338,1025,40-14,6325,40150,00155,0033,005,505,5048,3616,6342500021
Mz-03-08-44,4528 B344,4530,99-15,8727,94185,00190,0037,007,506,0059,5622,1853000025
Mz-03-09-50,8032 B350,8030,99-17,7529,21184,00189,5042,207,006,0058,5524,3167000032
Mz-03-10-63,5040 B363,5038,10-22,8739,37224,00230,0052,508,008,0072,2938,2595000048
Mz-03-11-76,2048 B376,2045,72-29,2448,26284,30291,0065,0012,0010,0091,2161,84150000075
Mz-03-12-88,9056 B388,9053,34-34,3253,98333,00339,0076,0013,0013,00106,6083,712240000105
Mz-03-13-101,6064 B3101,6060,96-39,4063,50370,70383,7090,0014,0013,00119,89108,743000000180
Mz-03-14-114,3072 B3114,3068,58-44,5072,39420,00434,30100,0015,0015,00136,27138,573750000240
