Kulaklı Fördeyer Zincir DIN 8168 (MC Serisi)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
Tek delikli veya bükük kulaklı (köşebent) MC serisi fördeyer zinciri. Norm: DIN 8168. 22 farklı ölçü; hatve (p) 63 – 400 mm. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Pm-01-01-63, Pm-01-01-80, Pm-01-01-100, Pm-01-01-125, Pm-01-01-160, Pm-01-02-80, Pm-01-02-100, Pm-01-02-125, Pm-01-02-160, Pm-01-02-200, Pm-01-02-250, Pm-01-03-100, Pm-01-03-125, Pm-01-03-160, Pm-01-03-200, Pm-01-03-250, Pm-01-03-315, Pm-01-04-160, Pm-01-04-200, Pm-01-04-250, Pm-01-04-315, Pm-01-04-400.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

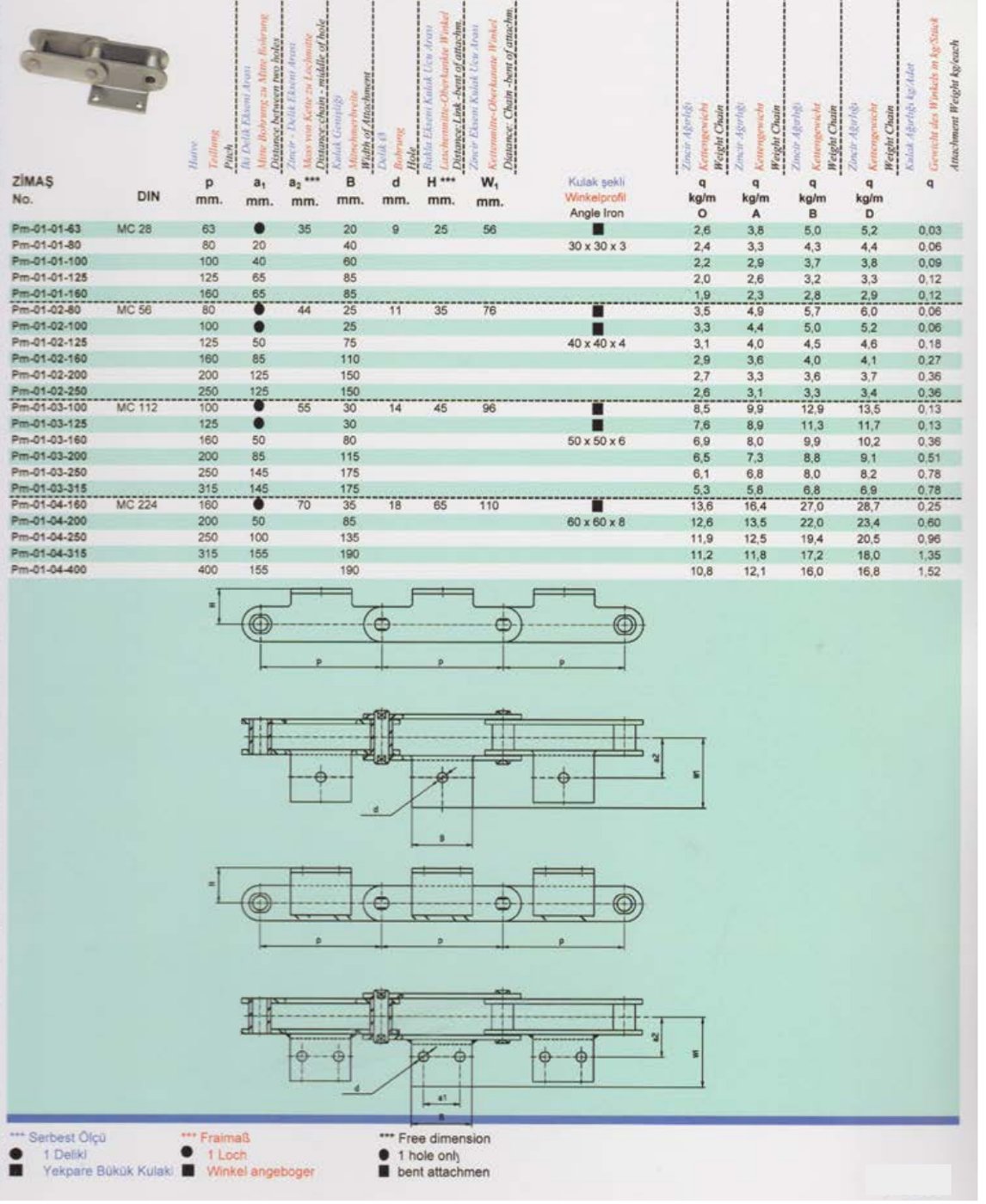

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İki Delik Ekseni Arası (a1)mm | Zincir - Delik Eksenleri Arası (a2)mm | Kulak Genişliği (B)mm | Delik Ø (d)mm | Bakla Ekseni Kulak Ucu Arası (H)mm | Zincir Ekseni Kulak Ucu Arası (W1)mm | Kulak şekli | Zincir Ağırlığı – Tip O (q)kg/m | Zincir Ağırlığı – Tip A (q)kg/m | Zincir Ağırlığı – Tip B (q)kg/m | Zincir Ağırlığı – Tip D (q)kg/m | Kulak Ağırlığıkg/adet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pm-01-01-63 | MC 28 | 63 | ● | 35 | 20 | 9 | 25 | 56 | ■ | 2,6 | 3,8 | 5,0 | 5,2 | 0,03 |
| Pm-01-01-80 | – | 80 | 20 | – | 40 | – | – | – | 30 x 30 x 3 | 2,4 | 3,3 | 4,3 | 4,4 | 0,06 |
| Pm-01-01-100 | – | 100 | 40 | – | 60 | – | – | – | – | 2,2 | 2,9 | 3,7 | 3,8 | 0,09 |
| Pm-01-01-125 | – | 125 | 65 | – | 85 | – | – | – | – | 2,0 | 2,6 | 3,2 | 3,3 | 0,12 |
| Pm-01-01-160 | – | 160 | 65 | – | 85 | – | – | – | – | 1,9 | 2,3 | 2,8 | 2,9 | 0,12 |
| Pm-01-02-80 | MC 56 | 80 | ● | 44 | 25 | 11 | 35 | 76 | ■ | 3,5 | 4,9 | 5,7 | 6,0 | 0,06 |
| Pm-01-02-100 | – | 100 | ● | – | 25 | – | – | – | ■ | 3,3 | 4,4 | 5,0 | 5,2 | 0,06 |
| Pm-01-02-125 | – | 125 | 50 | – | 75 | – | – | – | 40 x 40 x 4 | 3,1 | 4,0 | 4,5 | 4,6 | 0,18 |
| Pm-01-02-160 | – | 160 | 85 | – | 110 | – | – | – | – | 2,9 | 3,6 | 4,0 | 4,1 | 0,27 |
| Pm-01-02-200 | – | 200 | 125 | – | 150 | – | – | – | – | 2,7 | 3,3 | 3,6 | 3,7 | 0,36 |
| Pm-01-02-250 | – | 250 | 125 | – | 150 | – | – | – | – | 2,6 | 3,1 | 3,3 | 3,4 | 0,36 |
| Pm-01-03-100 | MC 112 | 100 | ● | 55 | 30 | 14 | 45 | 96 | ■ | 8,5 | 9,9 | 12,9 | 13,5 | 0,13 |
| Pm-01-03-125 | – | 125 | ● | – | 30 | – | – | – | ■ | 7,6 | 8,9 | 11,3 | 11,7 | 0,13 |
| Pm-01-03-160 | – | 160 | 50 | – | 80 | – | – | – | 50 x 50 x 6 | 6,9 | 8,0 | 9,9 | 10,2 | 0,36 |
| Pm-01-03-200 | – | 200 | 85 | – | 115 | – | – | – | – | 6,5 | 7,3 | 8,8 | 9,1 | 0,51 |
| Pm-01-03-250 | – | 250 | 145 | – | 175 | – | – | – | – | 6,1 | 6,8 | 8,0 | 8,2 | 0,78 |
| Pm-01-03-315 | – | 315 | 145 | – | 175 | – | – | – | – | 5,3 | 5,8 | 6,8 | 6,9 | 0,78 |
| Pm-01-04-160 | MC 224 | 160 | ● | 70 | 35 | 18 | 65 | 110 | ■ | 13,6 | 16,4 | 27,0 | 28,7 | 0,25 |
| Pm-01-04-200 | – | 200 | 50 | – | 85 | – | – | – | 60 x 60 x 8 | 12,6 | 13,5 | 22,0 | 23,4 | 0,60 |
| Pm-01-04-250 | – | 250 | 100 | – | 135 | – | – | – | – | 11,9 | 12,5 | 19,4 | 20,5 | 0,96 |
| Pm-01-04-315 | – | 315 | 155 | – | 190 | – | – | – | – | 11,2 | 11,8 | 17,2 | 18,0 | 1,35 |
| Pm-01-04-400 | – | 400 | 155 | – | 190 | – | – | – | – | 10,8 | 12,1 | 16,0 | 16,8 | 1,52 |
