Kazıyıcı Zincir DIN 8167 (Scraper Chain)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
M serisi kazıyıcı (sıyırıcı) kanatlı taşıma zinciri. Kanat genişliği (B) serbest ölçüdür. Norm: DIN 8167. 34 farklı ölçü; hatve (p) 63 – 315 mm; kopma yükü 40.000 – 315.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Kz-02-01-63, Kz-02-01-80, Kz-02-01-100, Kz-02-01-125, Kz-02-01-160, Kz-02-02-63, Kz-02-02-80, Kz-02-02-100, Kz-02-02-125, Kz-02-02-160, Kz-02-03-80, Kz-02-03-100, Kz-02-03-125, Kz-02-03-160, Kz-02-03-200, Kz-02-04-80, Kz-02-04-100, Kz-02-04-125, Kz-02-04-160, Kz-02-04-200, Kz-02-04-250, Kz-02-05-100, Kz-02-05-125, Kz-02-05-160, Kz-02-05-200, Kz-02-05-250, Kz-02-06-125, Kz-02-06-160, Kz-02-06-200, Kz-02-06-250, Kz-02-07-160, Kz-02-07-200, Kz-02-07-250, Kz-02-07-315.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

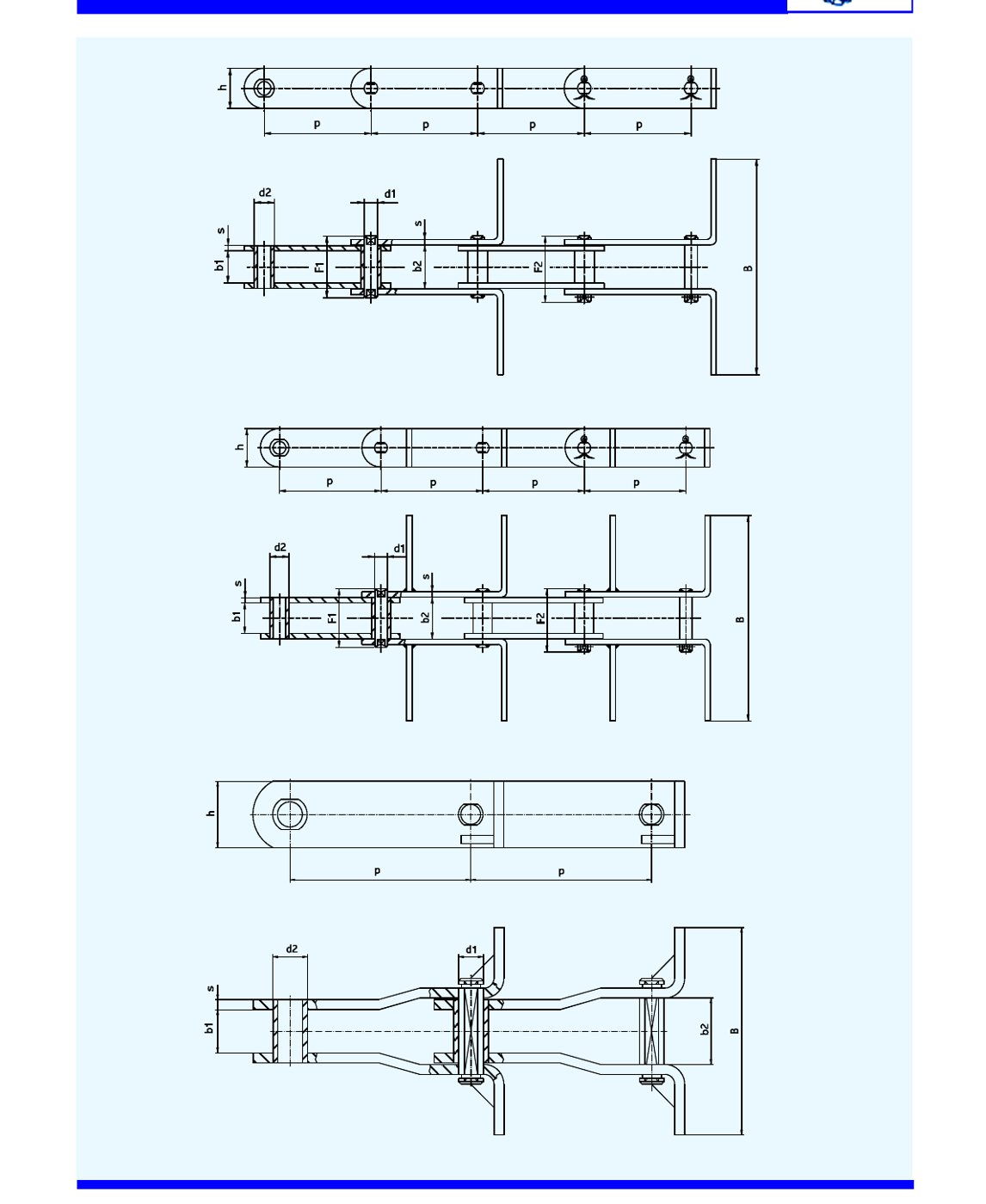

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Norm no. | Hatve (p)mm | İç Genişlik (b1)mm | Çatal İç Genişlik (b2)mm | Pim Ø (d1)mm | Burç Ø (d2)mm | Bmm | Pim Boyu (F1)mm | Kilit Pim Boyu (F2)mm | Bakla Genişliği (h)mm | Bakla Kalınlığı (s)mm | Mafsal Yüzey Alanı (f)cm² | Kopma Yükü (FB)N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kz-02-01-63 | M 40 | 63 | 20 | 28 | 8,5 | 12,5 | – | 39,5 | 42 | 25 | 3,5 | 2,38 | 40000 |
| Kz-02-01-80 | – | 80 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-01-100 | – | 100 | – | – | – | – | Freimaß | – | – | – | – | – | – |
| Kz-02-01-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-01-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-02-63 | M 56 | 63 | 24 | 33 | 10 | 15 | – | 46 | 49,5 | 30 | 4 | 3,30 | 56000 |
| Kz-02-02-80 | – | 80 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-02-100 | – | 100 | – | – | – | – | Freimaß | – | – | – | – | – | – |
| Kz-02-02-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-02-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-03-80 | M 80 | 80 | 28 | 39 | 12 | 18 | – | 55 | 58,5 | 35 | 5 | 4,68 | 80000 |
| Kz-02-03-100 | – | 100 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-03-125 | – | 125 | – | – | – | – | Freimaß | – | – | – | – | – | – |
| Kz-02-03-160 | – | 160 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-03-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-04-80 | M 112 | 80 | 32 | 45 | 15 | 21 | – | 64 | 68,5 | 40 | 6 | 6,75 | 112000 |
| Kz-02-04-100 | – | 100 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-04-125 | – | 125 | – | – | – | – | Serbest ölçü | – | – | – | – | – | – |
| Kz-02-04-160 | – | 160 | – | – | – | – | Free dimension | – | – | – | – | – | – |
| Kz-02-04-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-04-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-05-100 | M 160 | 100 | 37 | 52,5 | 18 | 25 | – | 74,5 | 79 | 50 | 7 | 9,36 | 160000 |
| Kz-02-05-125 | – | 125 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-05-160 | – | 160 | – | – | – | – | Freimaß | – | – | – | – | – | – |
| Kz-02-05-200 | – | 200 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-05-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-06-125 | M 224 | 125 | 43 | 61 | 21 | 30 | – | 86 | 91,5 | 60 | 8 | 12,6 | 224000 |
| Kz-02-06-160 | – | 160 | – | – | – | – | Serbest ölçü | – | – | – | – | – | – |
| Kz-02-06-200 | – | 200 | – | – | – | – | Free dimension | – | – | – | – | – | – |
| Kz-02-06-250 | – | 250 | – | – | – | – | – | – | – | – | – | – | – |
| Kz-02-07-160 | M 315 | 160 | 48 | 70,5 | 25 | 36 | – | 100,5 | 106 | 70 | 10 | 17,5 | 315000 |
| Kz-02-07-200 | – | 200 | – | – | – | – | Serbest ölçü | – | – | – | – | – | – |
| Kz-02-07-250 | – | 250 | – | – | – | – | Free dimension | – | – | – | – | – | – |
| Kz-02-07-315 | – | 315 | – | – | – | – | – | – | – | – | – | – | – |
