Gall Zinciri DIN 8157
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
Ağır kaldırma, savak kapağı ve çekme uygulamaları için Gall zinciri; 2x3 ile 13x125 arası plaka kombinasyonları. Norm: DIN 8157. 8 farklı ölçü; hatve (p) 70 – 280 mm; kopma yükü 380.000 – 6.000.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Gz-03-01-70, Gz-03-02-90, Gz-03-03-110, Gz-03-04-120, Gz-03-05-160, Gz-03-06-180, Gz-03-07-240, Gz-03-08-280.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

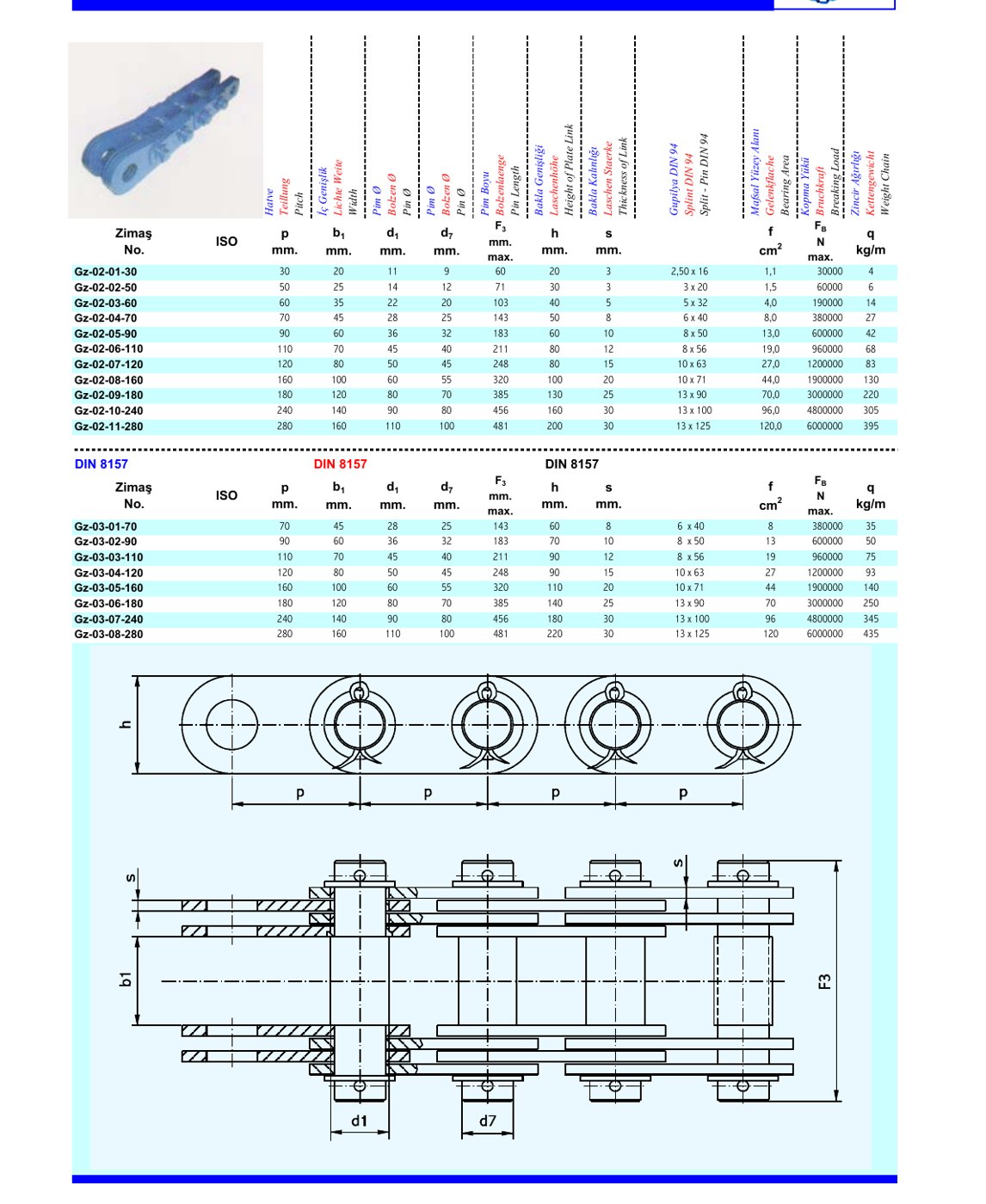

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Hatve (p)mm | İç Genişlik (b1)mm | Pim Ø (d1)mm | Pim Ø (d7)mm | Pim Boyu (F3)mm | Bakla Genişliği (h)mm | Bakla Kalınlığı (s)mm | Gupilya DIN 94 | Mafsal Yüzey Alanı (f)cm² | Kopma Yükü (FB)N | Zincir Ağırlığı (q)kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gz-03-01-70 | 70 | 45 | 28 | 25 | 143 | 60 | 8 | 6 x 40 | 8 | 380000 | 35 |
| Gz-03-02-90 | 90 | 60 | 36 | 32 | 183 | 70 | 10 | 8 x 50 | 13 | 600000 | 50 |
| Gz-03-03-110 | 110 | 70 | 45 | 40 | 211 | 90 | 12 | 8 x 56 | 19 | 960000 | 75 |
| Gz-03-04-120 | 120 | 80 | 50 | 45 | 248 | 90 | 15 | 10 x 63 | 27 | 1200000 | 93 |
| Gz-03-05-160 | 160 | 100 | 60 | 55 | 320 | 110 | 20 | 10 x 71 | 44 | 1900000 | 140 |
| Gz-03-06-180 | 180 | 120 | 80 | 70 | 385 | 140 | 25 | 13 x 90 | 70 | 3000000 | 250 |
| Gz-03-07-240 | 240 | 140 | 90 | 80 | 456 | 180 | 30 | 13 x 100 | 96 | 4800000 | 345 |
| Gz-03-08-280 | 280 | 160 | 110 | 100 | 481 | 220 | 30 | 13 x 125 | 120 | 6000000 | 435 |
