Fördeyer Zinciri Makaraları DIN 8166 / DIN 8169

Name: Fördeyer Zinciri Makaraları DIN 8166 / DIN 8169
Brand: Zimaş

Zimaş

Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.

Belgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.

Açıklama

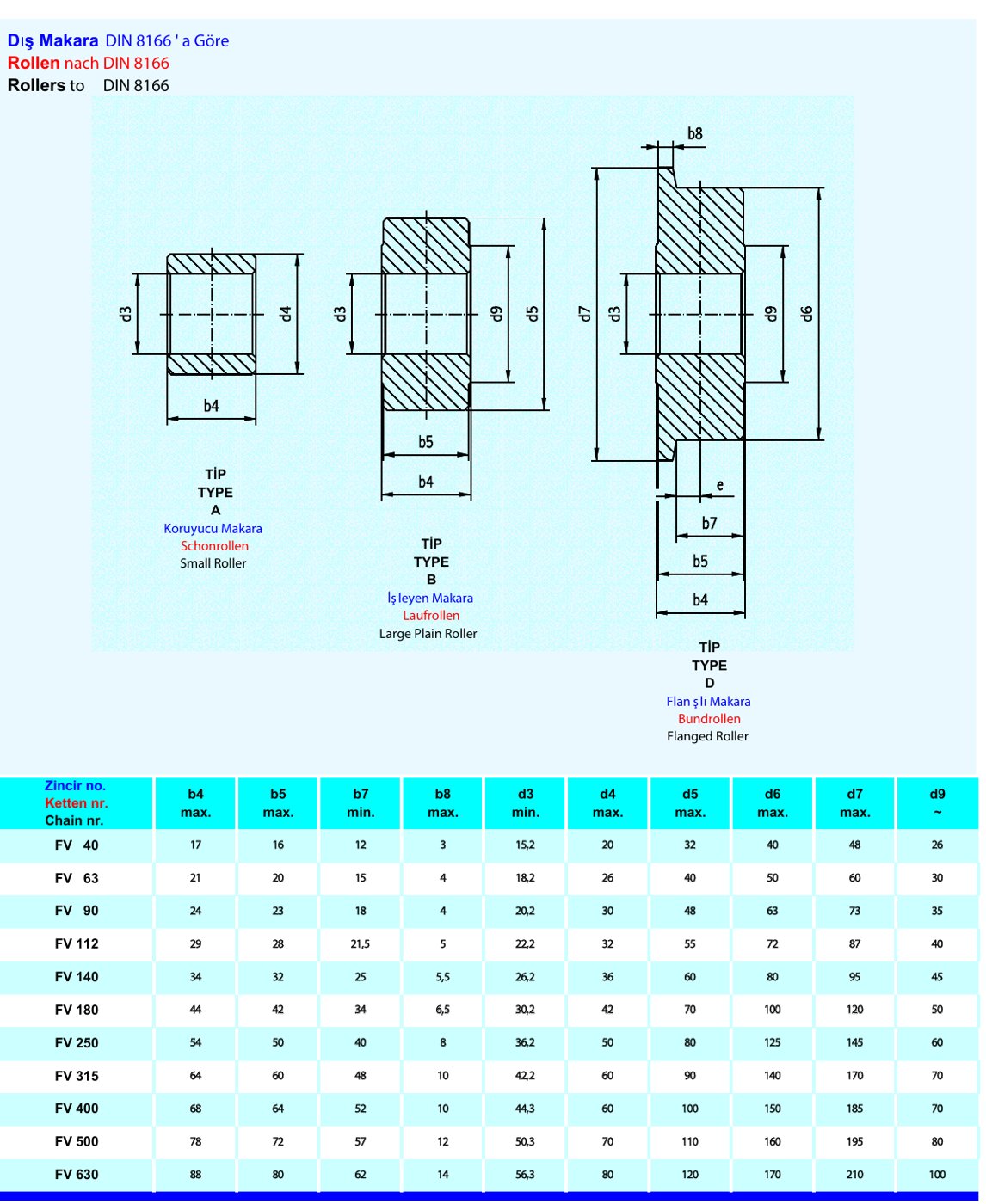

Fördeyer zincirleri için koruyucu makara (Tip A), işleyen makara (Tip B) ve flanşlı makara (Tip D). Norm: DIN 8166 ve DIN 8169.

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.

Zincir no.	Norm no.	b4 max.mm	b5 max.mm	b8 min.mm	b9 max.mm	b10 max. (b1₀)mm	e min.mm	d3 max.mm	d4 max.mm	d5 max.mm	d6 max.mm	d7 max.mm	d9 ~mm
M 20	DIN 8169	15	14	11	3	2,5	4	9,2	12,5	25	25	30	18
M 28	DIN 8169	17	16	12,5	3,5	3	4,5	10,2	15	30	30	36	20
M 40	DIN 8169	19	18	13,5	4,5	3,5	4,5	12,7	18	36	36	42	25
M 56	DIN 8169	23	22	17	5	4	6	15,2	21	42	42	50	30
M 80	DIN 8169	27	26	20	6	5	7	18,2	25	50	50	60	35
M 112	DIN 8169	31	29	22	7	6	7,5	21,2	30	60	60	70	40
M 160	DIN 8169	36	34	25,5	8,5	7	8,5	25,2	36	70	70	85	50
M 224	DIN 8169	42	40	30	10	8	10	30,2	42	85	85	100	60
M 315	DIN 8169	47	45	33	12	10	10,5	36,2	50	100	100	120	60
M 450	DIN 8169	55	51	37	14	12	11,5	42,3	60	120	120	140	70
M 630	DIN 8169	65	61	45	16	13,5	14,5	50,3	70	140	140	170	85
M 900	DIN 8169	76	70	52	18	15	17	60,3	85	170	170	210	110
MC 28	DIN 8169	19	18	13,5	4,5	3,5	4,5	17,7	25	36	36	42	25
MC 56	DIN 8169	23	22	17	5	4	6	21,2	30	50	50	60	35
MC 112	DIN 8169	31	29	22	7	6	7,5	29,2	42	70	70	85	50
MC 224	DIN 8169	42	40	30	10	8	10	41,3	60	100	100	120	70
