Dıştan Makaralı Zincir (Staufförderkette)
Zimaş
Toptan fiyat ve asgari sipariş adedi yalnızca alıcı hesaplarına gösterilir.
TedarikçiTopbaş GroupBursa · Doğrulanmış firmaToptan fiyatı gör, numune isteBelgeler ve asgari sipariş de alıcı hesabında görünür. Alıcılar için ücretsiz.
Açıklama
Bakla dışında ek makaraları olan biriktirmeli (akümülasyon) taşıma zinciri. Makaralar (D) çelik veya plastik malzemeden üretilebilir. Tip A, B ve C seçenekleri. Norm: Norm harici (fabrika standardı). 27 farklı ölçü; hatve (p) 9,525 – 50,8 mm; kopma yükü 16.000 – 160.000 N. Tüm ölçüler aşağıdaki ölçü tablosunda; teknik çizim ürün görsellerinde yer alır. Zimaş kodları: Dmz-01-01-9,525, Dmz-01-02-9,525, Dmz-01-03-12,70, Dmz-01-04-12,70, Dmz-01-05-12,70, Dmz-01-06-12,70, Dmz-01-07-12,70, Dmz-01-08-12,70, Dmz-01-09-12,70, Dmz-01-10-19,05, Dmz-01-11-19,05, Dmz-01-12-19,05, Dmz-01-13-19,05, Dmz-01-14-19,05, Dmz-01-15-19,05, Dmz-01-16-25,40, Dmz-01-17-25,40, Dmz-01-18-25,40, Dmz-01-19-25,40, Dmz-01-20-25,40, Dmz-01-21-25,40, Dmz-01-22-38,10, Dmz-01-23-38,10, Dmz-01-24-38,10, Dmz-01-25-50,80, Dmz-01-26-50,80, Dmz-01-27-50,80.
Ürün bilgileri
- Menşe
- TR
Ölçü tablosu

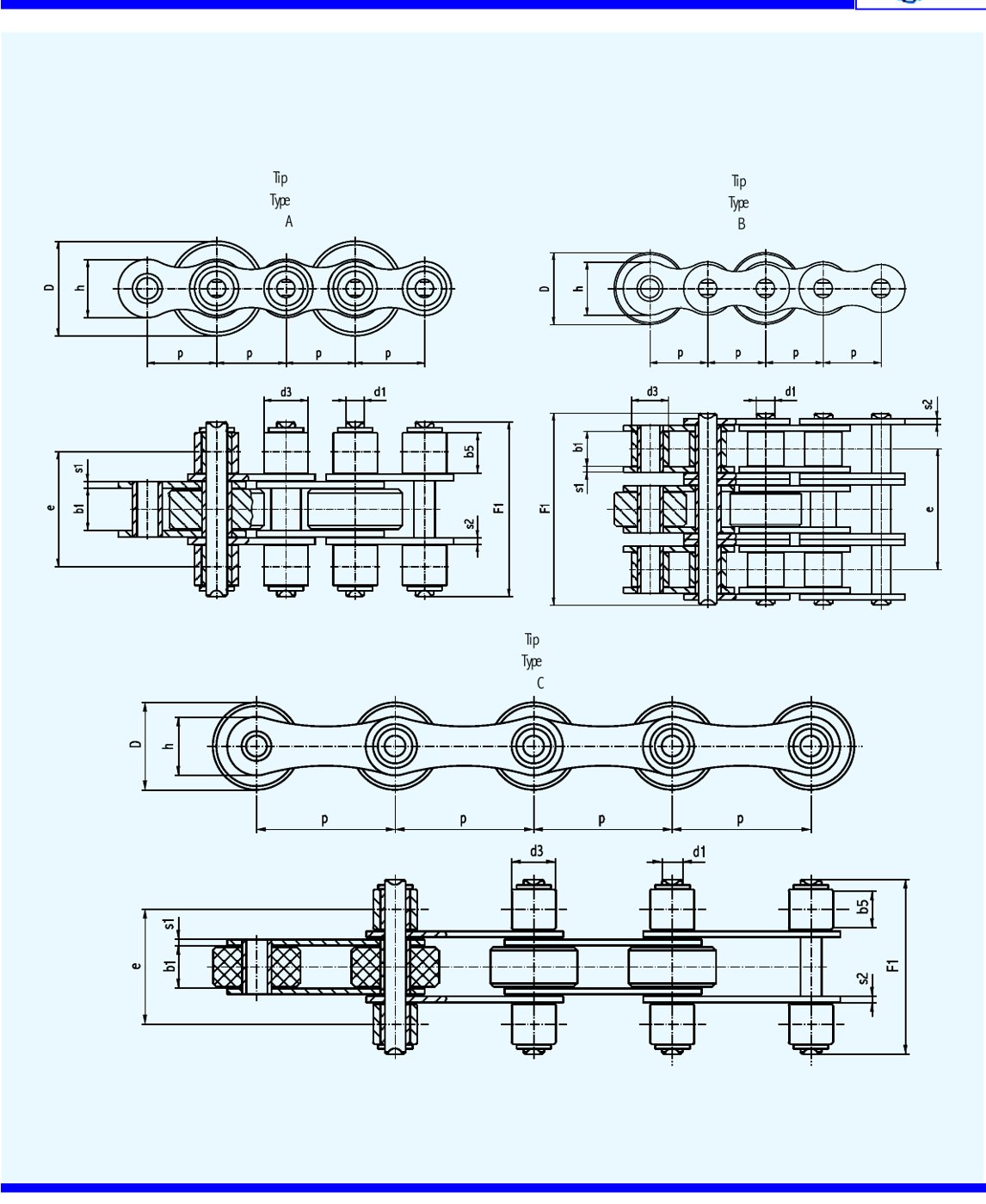

Sembollerin karşılığı ürün görsellerindeki teknik çizimde gösterilir.
| Zimaş kodu | Hatve (p)mm | İç Genişlik (b1)mm | Pim Ø (d1)mm | Makara Ø (d3)mm | Pim Boyu (F1)mm | Bakla Genişliği (h)mm | İç Bakla Kalınlığı (s1)mm | Dış Bakla Kalınlığı (s2)mm | Çapraz Hatve (e)mm | Makara Ø (D)mm | Makara boyu (b5)mm | Kopma Yükü (FB)N | Tip |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dmz-01-01-9,525 | 9,525 | 5,72 | 3,30 | 6,35 | 34,00 | 8,30 | 1,30 | 1,30 | 20,48 | 9,20 | - | 16000 | B |
| Dmz-01-02-9,525 | 9,525 | – | – | – | – | – | – | – | 20,48 | 15,00 | - | 16000 | B |
| Dmz-01-03-12,70 | 12,70 | 7,75 | 4,45 | 8,51 | 27,00 | 11,80 | 1,60 | 1,60 | 19,10 | 16,00 | 4,20 | 18000 | A |
| Dmz-01-04-12,70 | 12,70 | – | – | – | 27,00 | – | – | – | 20,00 | 16,00 | 4,50 | 18000 | A |
| Dmz-01-05-12,70 | 12,70 | – | – | – | 27,00 | – | – | – | 20,00 | 17,00 | 4,50 | 18000 | A |
| Dmz-01-06-12,70 | 12,70 | – | – | – | 33,00 | – | – | – | 22,00 | 16,00 | 7,20 | 18000 | A |
| Dmz-01-07-12,70 | 12,70 | – | – | – | 33,00 | – | – | – | 22,00 | 17,00 | 7,20 | 18000 | A |
| Dmz-01-08-12,70 | 12,70 | – | – | – | 45,20 | – | – | – | 27,84 | 16,00 | - | 45400 | B |
| Dmz-01-09-12,70 | 12,70 | – | – | – | 45,20 | – | – | – | 27,84 | 17,00 | - | 45400 | B |
| Dmz-01-10-19,05 | 19,05 | 11,68 | 5,72 | 12,07 | 48,00 | 16,00 | 1,70 | 1,70 | 31,50 | 24,00 | 11,00 | 29500 | A |
| Dmz-01-11-19,05 | 19,05 | – | – | – | 48,00 | – | – | – | 31,50 | 26,00 | 11,00 | 29500 | A |
| Dmz-01-12-19,05 | 19,05 | – | – | – | 48,00 | – | – | – | 31,50 | 28,00 | 11,00 | 29500 | A |
| Dmz-01-13-19,05 | 19,05 | – | – | – | 61,50 | – | – | – | 38,92 | 24,00 | - | 88500 | B |
| Dmz-01-14-19,05 | 19,05 | – | – | – | 61,50 | – | – | – | 38,92 | 26,00 | - | 88500 | B |
| Dmz-01-15-19,05 | 19,05 | – | – | – | 61,50 | – | – | – | 38,92 | 28,00 | - | 88500 | B |
| Dmz-01-16-25,40 | 25,40 | 17,02 | 8,28 | 15,88 | 66,00 | 21,30 | 4,00 | 3,00 | 44,90 | 15,88 | 12,40 | 58000 | A |
| Dmz-01-17-25,40 | 25,40 | – | – | – | 66,00 | – | – | – | 44,90 | 38,50 | 12,40 | 58000 | A |
| Dmz-01-18-25,40 | 25,40 | – | – | – | 99,00 | – | – | – | 63,76 | 38,50 | - | 160000 | B |
| Dmz-01-19-25,40 | 25,40 | 7,75 | 4,45 | 8,51 | 33,00 | 11,80 | 1,60 | 1,60 | 22 | 18,00 | 7,20 | 18000 | C |
| Dmz-01-20-25,40 | 25,40 | – | – | – | 33,00 | – | – | – | 22,70 | 24,00 | 7,20 | 18000 | C |
| Dmz-01-21-25,40 | 25,40 | – | – | – | 33,00 | – | – | – | 22,70 | 26,00 | 7,20 | 18000 | C |
| Dmz-01-22-38,10 | 38,10 | 11,68 | 5,72 | 12,07 | 48,00 | 16,50 | 1,70 | 1,70 | 31,50 | 24,00 | 11,00 | 29500 | C |
| Dmz-01-23-38,10 | 38,10 | – | – | – | 48,00 | – | – | – | 31,50 | 26,00 | 11,00 | 29500 | C |
| Dmz-01-24-38,10 | 38,10 | – | – | – | 48,00 | – | – | – | 31,50 | 28,00 | 11,00 | 29500 | C |
| Dmz-01-25-50,80 | 50,80 | 17,02 | 8,28 | 15,88 | 65,00 | 21,00 | 4,00 | 3,00 | 44,90 | 38,50 | 12,40 | 58000 | C |
| Dmz-01-26-50,80 | 50,80 | – | – | – | 65,00 | – | – | – | 44,90 | 40,00 | 12,40 | 58000 | C |
| Dmz-01-27-50,80 | 50,80 | – | – | – | 65,00 | – | – | – | 44,90 | 50,00 | 12,40 | 58000 | C |
